Outlet Kablosuz Akıllı Priz

Ajax Stokta Yok
Ürün Kodu
161601000034

Detay

BASELINE • OUTLET BASIC • TYPE F
✦ AJAX BASELINE DESIGN COLLECTION

OUTLET
(BASIC)
TYPE F

GROUNDED WALL OUTLET • SCHUKO

Topraklamalı Standart Duvar Prizi
Modüler Ajax Tasarım Ailesi

Ajax Outlet (basic) [type F], topraklama bağlantısına sahip standart bir duvar prizidir.

Ajax akıllı prizleri ve LightSwitch anahtarlarıyla aynı tasarım dilini, kapak renklerini ve modüler montaj seçeneklerini paylaşır.

250 V AC, 50/60 Hz elektrik beslemesi için tasarlanmıştır.

16 A maksimum yük akımını ve üreticinin belirttiği koşullarda 3,6 kW'a kadar dirençli yük çıkış gücünü destekler.

Class I topraklama koruması ve Type F (Schuko) priz yapısıyla sunulur.

Tek başına bir priz olarak veya Ajax LightSwitch anahtarları ve akıllı prizleriyle yan yana, uyumlu Frame içerisinde kullanılabilir.

8 farklı kapak rengi sayesinde farklı dekorasyon ve uygulama ihtiyaçlarına uyum sağlar.

OutletCore (basic), kapak ve gerektiğinde Frame parçaları ayrı ayrı satın alınarak tamamlanır.

Type F Topraklamalı 250 V AC 16 A 3,6 kW Class I IP20 8 Renk Modüler Baseline



Ajax Outlet Basic Type F Beyaz SoloCover ile Örnek Priz Görünümü
MAKSİMUM YÜK AKIMI 16 A
TOPRAKLAMA CLASS I
250 VAC BESLEME
16 AMAKSİMUM AKIM
3,6 kWDİRENÇLİ YÜK SINIRI
IP20MUHAFAZA SINIFI
8KAPAK RENGİ
24 AYGARANTİ
BASELINE STANDARD OUTLET

Standart Priz ile Akıllı Priz Arasındaki Fark

F
01 • BASIC OUTLET

Standart Elektrik Prizi

Outlet (basic), elektrik enerjisi sağlayan topraklamalı Type F duvar prizidir.

—
02 • NO WIRELESS CONTROL

Kablosuz Kontrol Yok

Jeweller radyo protokolü, Ajax uygulamasıyla uzaktan açma-kapama veya otomasyon içermez.

↔
03 • DESIGN COMPATIBILITY

Akıllı Serilerle Uyumlu Tasarım

Ajax akıllı prizleri ve LightSwitch anahtarlarıyla aynı çerçeve tasarım ailesinde kullanılabilir.

MODEL AYRIMI: Outlet (basic) [type F] standart prizdir. Ajax sistemine eklenmez, uygulamadan kontrol edilmez ve enerji tüketimini ölçmez.

Uzaktan kontrol ve tüketim takibi için ayrı ürün olan Outlet [type F] Jeweller tercih edilmelidir.
MODULAR OUTLET COMPONENTS

Göbek, Kapak ve Çerçeve Sistemi

Outlet (basic), modüler parçalardan oluşturulur. Kullanılacak parçalar tekli veya çoklu montaj şekline göre belirlenir.

01

OutletCore (basic)

Elektrik tesisatına bağlanan topraklamalı Type F priz göbeği. Yatay veya dikey versiyonu bulunur.

02

Cover (basic)

Ön panel ve hazne kapağından oluşur. SoloCover, SideCover veya CenterCover seçenekleri kullanılır.

03

Frame

Çoklu priz ve anahtar kombinasyonları için 2, 3, 4 veya 5 yuvalı çerçeve.

PARÇA SATIŞ BİLGİSİ: Outlet (basic) tamamlanmış bir priz görünümü oluşturacak şekilde monte edilir; ancak bileşenler ayrı ayrı satın alınır.

Tekli montaj için: OutletCore + SoloCover.
Çoklu montaj için: OutletCore + uygun SideCover / CenterCover + Frame.

Kullanılan kapak ve çerçeve kombinasyona uygun seçilmelidir.
COVER CONFIGURATIONS

SoloCover, SideCover ve CenterCover

1
SOLO INSTALLATION

SoloCover (basic)

Priz tek başına bağımsız cihaz olarak kullanıldığında tercih edilir.

◧
SIDE INSTALLATION

SideCover (basic)

Çoklu gruplarda kenar konumdaki priz için kullanılır.

▣
CENTER INSTALLATION

CenterCover (basic)

Çoklu cihaz setinin orta kısmına yerleştirilen priz için kullanılır.

MODULAR FRAME COLLECTION

2, 3, 4 ve 5 Yuvalı Frame Çerçeveleri

Aşağıdaki hareketli yuvalar, çoklu montaj seçeneklerini temsili olarak gösterir.


FRAME 2 2 yuvalı

FRAME 3 3 yuvalı

FRAME 4 4 yuvalı

FRAME 5 5 yuvalı
KONFİGÜRASYON UYARISI:

Dikey ve yatay Frame çeşitleri mevcuttur.

Ancak üretici bilgisine göre Ajax akıllı priz içeren kombinasyonlar yalnızca yatay konumlandırmada desteklenir.

Dikey Frame bulunması, akıllı prizli her dikey kombinasyonun uygun olduğu anlamına gelmez.
EIGHT COLOR OPTIONS

8 Kapak Rengi ve RAL Karşılıkları

Kapakların ön paneli ve hazne kapağı aynı renktedir. Aşağıdaki tonlar RAL referanslarının temsili ekran renkleridir.


Siyah / Black RAL 9005

Grafit / Graphite RAL 7024

Beyaz / White RAL 9003

Fildişi / Ivory RAL 1013

Duman / Fog RAL 7047

İstiridye / Oyster RAL 9002

Gri / Grey RAL 7004

Zeytin / Olive RAL 7044
RAL renkleri, gerçek ürün tonlarının yaklaşık karşılıklarıdır. Ekran ayarlarına ve üretim koşullarına bağlı küçük farklılıklar olabilir.

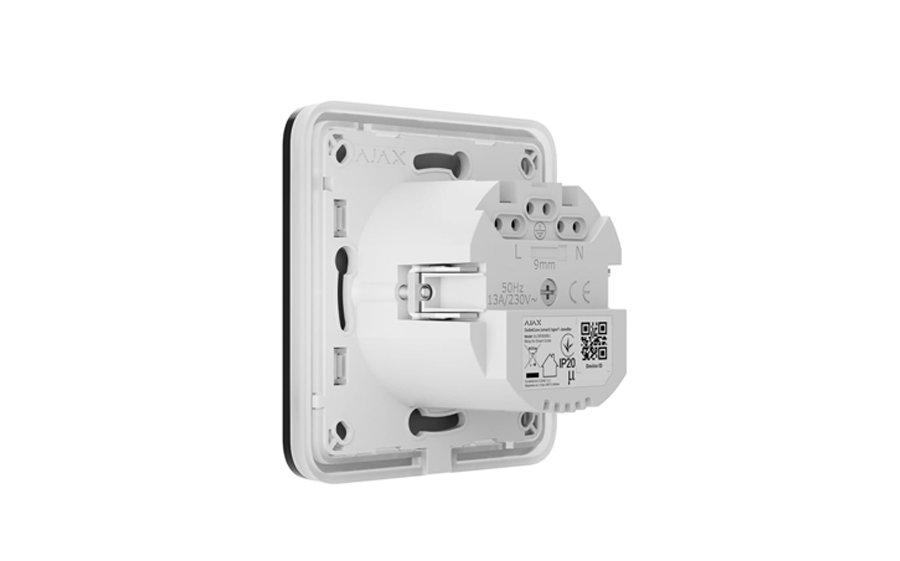

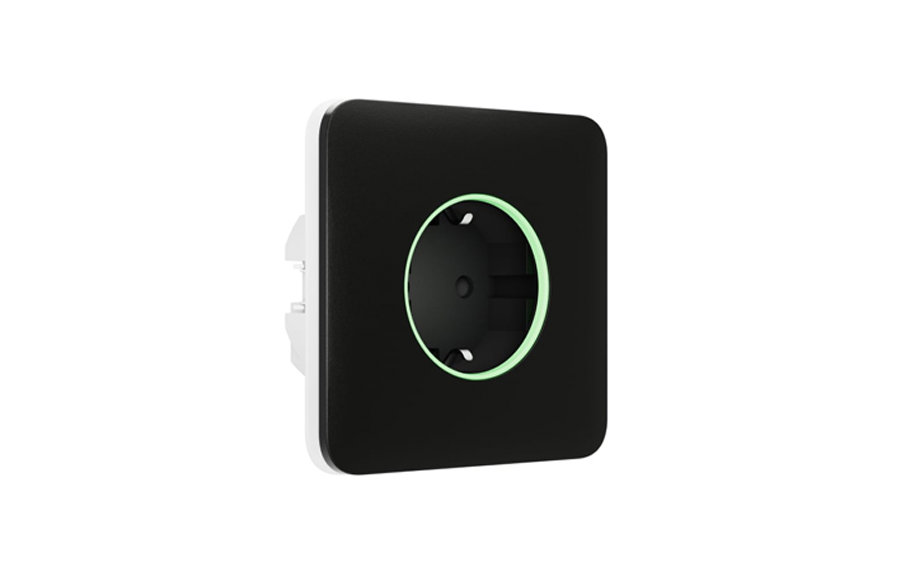

ORIGINAL PRODUCT PHOTOGRAPHY

Outlet (basic) [type F] – Ürün Görselleri

Ürün fotoğrafları, Basic Type F bileşenlerinin gerçek görselleridir. Fotoğraftaki kapak rengi veya parça kombinasyonu, sipariş edilen ürün varyantıyla aynı olmayabilir.
COMPLETE TECHNICAL SPECIFICATIONS

Detaylı Teknik Özellikler

Genel Ürün Bilgileri

Marka Ajax Systems
Model Outlet (basic) [type F]
Seri Baseline
Ürün Türü Topraklamalı Standart Duvar Prizi
Priz Standardı Type F / Schuko
Ajax Hub Bağlantısı Yok
Jeweller Kablosuz İletişim Yok
Uygulamadan Kontrol Yok
Enerji Tüketim Ölçümü Yok
Garanti 24 Ay

Elektriksel Özellikler

Besleme Voltajı 250 V AC
Frekans 50/60 Hz
Maksimum Yük Akımı 16 A
Maksimum Çıkış Gücü 3,6 kW'a Kadar
Yük Türü Dirençli Yük
Elektriksel Koruma Sınıfı Class I
Topraklama Terminali Var
Koruyucu Kontak Yapısı Type F

Montaj ve Ortam

Kullanım Alanı Yalnızca İç Mekân
Montaj Profesyonel Elektrikçi
Çalışma Sıcaklığı −10°C ila +40°C
Çalışma Nemi %75'e Kadar
Nem Koşulu Yoğuşmasız
Muhafaza Koruma Sınıfı IP20
Tekli Montaj OutletCore + SoloCover
Çoklu Montaj OutletCore + Kapak + Frame

OutletCore Göbekler

Standart Göbek OutletCore (basic) [type F]
Ölçü 77,3 × 74,2 × 32,8 mm
Ağırlık 46 g
Dikey Göbek OutletCore (basic) vertical [type F]
Dikey Ölçü 74,2 × 74,5 × 32,8 mm
Dikey Ağırlık 46 g

SoloCover (basic) [type F]

Kullanım Tekli Priz Montajı
Ön Panel Ölçüsü 82,3 × 82,3 × 9,2 mm
Ön Panel Ağırlığı 12 g
Hazne Kapağı Ölçüsü 44 × 19,5 mm
Hazne Kapağı Ağırlığı 5 g
Kapak Rengi 8 Farklı Seçenek

SideCover (basic) [type F]

Kullanım Çoklu Setin Kenarı
Ön Panel Ölçüsü 82 × 76,2 × 9,2 mm
Ön Panel Ağırlığı 12 g
Hazne Kapağı Ölçüsü 41 × 19,5 mm
Hazne Kapağı Ağırlığı 5 g
Kapak Rengi 8 Farklı Seçenek

CenterCover (basic) [type F]

Kullanım Çoklu Setin Ortası
Ön Panel Ölçüsü 82 × 70,5 × 9,2 mm
Ön Panel Ağırlığı 11 g
Hazne Kapağı Ölçüsü 44 × 19,5 mm
Hazne Kapağı Ağırlığı 5 g
Kapak Rengi 8 Farklı Seçenek

Frame Ölçüleri

Frame (2 seats) 82,8 × 153,5 × 6,3 mm
Frame (3 seats) 82,8 × 224,5 × 6,3 mm
Frame (4 seats) 82,8 × 295,5 × 6,3 mm
Frame (5 seats) 82,8 × 366,5 × 6,3 mm
Frame (2 seats) vertical 153,5 × 82,8 × 6,3 mm
Frame (3 seats) vertical 224,5 × 82,8 × 6,3 mm
Frame (4 seats) vertical 295,5 × 82,8 × 6,3 mm
Frame (5 seats) vertical 366,5 × 82,8 × 6,3 mm

Frame Ağırlıkları

Frame (2 seats) 16 g
Frame (3 seats) 22 g
Frame (4 seats) 28 g
Frame (5 seats) 34 g
2 Yuvalı Dikey 16 g
3 Yuvalı Dikey 22 g
4 Yuvalı Dikey 28 g
5 Yuvalı Dikey 34 g

Kapak Renkleri

Black / Siyah RAL 9005
Graphite / Grafit RAL 7024
White / Beyaz RAL 9003
Ivory / Fildişi RAL 1013
Fog / Duman RAL 7047
Oyster / İstiridye RAL 9002
Grey / Gri RAL 7004
Olive / Zeytin RAL 7044
COMPONENT PURCHASE & INSTALLATION

Parça Seçimi ve Montaj Bilgileri

01
SINGLE CONFIGURATION

Tekli Priz

OutletCore (basic) [type F] ve uygun SoloCover (basic) ayrı ayrı seçilerek tamamlanır.

02
MULTI CONFIGURATION

Çoklu Priz

OutletCore, SideCover veya CenterCover ve uygun Frame parçalarıyla oluşturulur.

03
PROFESSIONAL INSTALLATION

Elektrikçi Montajı

Şebeke ve topraklama bağlantıları profesyonel elektrikçi tarafından yapılmalıdır.

SATIN ALMA ÖNCESİ ÖNEMLİ BİLGİLER

Model: Outlet (basic) [type F].
Tip: Topraklamalı standart priz.
Kontrol: Kablosuz veya uygulamalı kontrol yok.
Besleme: 250 V AC, 50/60 Hz.
Maksimum Akım: 16 A.
Maksimum Güç: 3,6 kW'a kadar, belirtilen dirençli yük.
Muhafaza: IP20.
Montaj: Yalnızca iç mekân.
Garanti: 24 ay.

Göbek, kapak ve gerekli çerçeve parçaları ayrı ayrı satılır.

Satın alınan parça kodları ve renkleri sipariş öncesinde doğrulanmalıdır.

BASELINE MODULAR WALL OUTLET

TYPE F • GROUNDED • 250 V AC • 16 A

OUTLET (BASIC) [TYPE F]
