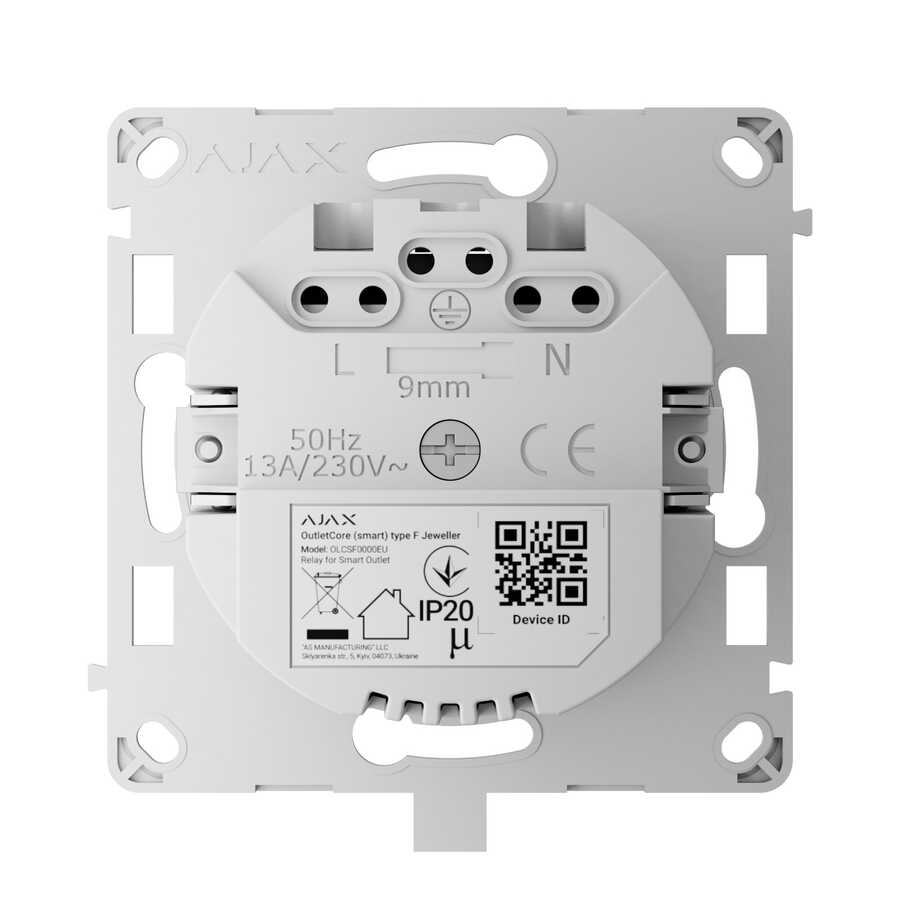

OutletCore F Tipi Akıllı Priz Göbeği

Ajax Stokta Yok
Ürün Kodu
303004000001
Barkod
4823114049057

Detay

OUTLETCORE • TYPE F • JEWELLER
✦ AJAX SMART POWER & ENERGY MANAGEMENT

AJAX
OUTLETCORE

SMART TYPE F • JEWELLER • CORE MODULE

F Tipi Kablosuz Akıllı Priz Göbeği
Enerji İzleme • Güç Kontrolü • Otomasyon

Ajax OutletCore (smart) [type F] Jeweller , elektrikli cihazların enerji beslemesini uzaktan kontrol etmek, tüketim değerlerini izlemek ve akıllı otomasyon senaryoları oluşturmak için geliştirilmiş F tipi akıllı priz röle göbeğidir. OutletCore, Outlet [type F] Jeweller akıllı priz ailesinin temel elektriksel ve haberleşme bileşenidir. 230 V AC, 50 Hz şebeke beslemesiyle çalışır. Dirençli yüklerde 3 kW'a kadar çıkış gücünü destekler. Ajax uygulamalarından prizin açılıp kapatılması ve otomasyon ayarlarının yapılması mümkündür. Enerji tüketim izleme özelliğiyle bağlı cihazın akım, voltaj, güç ve tükettiği elektrik enerjisi takip edilebilir. Tüketim verileri kalıcı bellekte saklanır ve Ajax uygulaması üzerinden sıfırlanabilir. 1–16 A arasında ayarlanabilir aşırı akım koruması , bağlı yükün izin verilen akım sınırını aşması durumunda prizin kapanmasını sağlar. Üretici, sürekli yükler için 13 A değerini önermektedir. 184–253 V AC gerilim koruması ve +95 °C üzerinde sıcaklık koruması elektriksel güvenliği destekler. 10 saniye ile 2 saat arasında ayarlanabilen kapatma zamanlayıcısı sayesinde bağlı cihaz belirlenen süre sonunda otomatik kapatılabilir. Jeweller kablosuz haberleşme teknolojisiyle uyumlu Ajax hub veya sinyal genişleticiye bağlanır. Açık alanda 1.100 metreye kadar kablosuz iletişim menzili sunar. Tamamlanmış Outlet priz sisteminde, dokunmatik manuel kontrol, LED durum gösterimi ve isteğe bağlı gece aydınlatması kullanılabilir. Çocuk korumalı iç sürgüler , priz deliklerine yabancı cisim sokulmasını engellemeye yardımcı olur. En az 150.000 açma-kapama çevrimi için belirtilen kullanım ömrü ile uzun süreli otomasyon uygulamalarını destekler. ÖNEMLİ: Bu ürün yalnızca OutletCore akıllı priz göbeğidir. Tamamlanmış bir F tipi priz oluşturmak için kurulum düzenine uygun SoloCover, SideCover veya CenterCover kapağı ayrıca seçilmelidir. Çoklu priz ve anahtar düzenlerinde uygun Frame çerçevesi de ayrıca temin edilir.

OutletCore Type F Jeweller 230 V AC 3 kW 1–16 A 13 A Sürekli Enerji İzleme Otomasyon 1.100 m 10 sn – 2 sa Class I IP20



Ajax OutletCore Smart Type F Jeweller Akıllı Priz Göbeği Gerçek Ürün Fotoğrafı

230 V ŞEBEKE BESLEMESİ
3 kW DİRENÇLİ YÜK
1–16 A AKIM KORUMASI
1.100 m JEWELLER MENZİLİ
150.000+ ANAHTARLAMA ÇEVRİMİ
IP20 İÇ MEKÂN KORUMASI
INTELLIGENT SMART SOCKET CORE

Akıllı Enerji Yönetimi ve Güç Kontrolü

OutletCore Jeweller, akıllı elektrik kontrolünü, enerji izlemeyi, otomasyon senaryolarını ve elektriksel koruma mekanizmalarını tek bir priz göbeğinde birleştirir.

⚡
01 • REMOTE POWER CONTROL

Uzaktan Açma / Kapama

Ajax uygulaması üzerinden uyumlu akıllı priz sistemine bağlı elektrikli cihazların beslemesi kontrol edilebilir.

◎
02 • ENERGY MONITORING

Enerji Tüketim İzleme

Akım, gerilim, güç ve tüketilen elektrik enerjisi Ajax uygulamasından takip edilebilir.

◇
03 • ELECTRICAL PROTECTION

Üçlü Koruma Sistemi

Aşırı akım, şebeke gerilimi ve aşırı sıcaklık korumaları güvenli çalışmayı destekler.

◷
04 • SHUTOFF TIMER

Akıllı Kapatma Zamanlayıcısı

Elektrik beslemesi 10 saniye ile 2 saat arasında seçilen süre sonunda otomatik kapatılabilir.

⌁
05 • JEWELLER RADIO

1.100 m Kablosuz İletişim

Jeweller ile açık alanda 1.100 metreye kadar çift yönlü şifreli kablosuz haberleşme.

▣
06 • MODULAR DESIGN

Modüler Ajax Tasarımı

Solo, yan ve orta kapak seçenekleriyle tekli veya çoklu priz düzenleri oluşturulabilir.

INTELLIGENT RELAY POWER CONTROL

Akıllı Priz Rölesi Nasıl Çalışır?

OutletCore, bağlı cihazın şebeke beslemesini kontrol eden röle bileşenidir. Ajax sistemi üzerinden gönderilen komutlar ve otomasyon senaryolarıyla güç kontrolü gerçekleştirilebilir.

230 V AC INPUT

CORE SMART RELAY

SMART POWER SWITCHING

Elektrik Beslemesi Kontrolü

OutletCore, uygun F tipi priz sisteminde bağlı cihazın elektrik beslemesini röle aracılığıyla kontrol eder.

Kumanda, Ajax uygulamasından veya desteklenen otomasyon senaryolarından yapılabilir.

3 kW
RESISTIVE LOAD
230 V AC

3 kW'a Kadar Dirençli Yük

Şebeke: 230 V AC, 50 Hz.
Çıkış gücü: 3 kW'a kadar.
Yük tipi: Dirençli yük.
Önerilen sürekli akım: 13 A.

YÜK UYUMLULUĞU:

3 kW değeri üretici tarafından dirençli yük için verilmiştir.

Motor, kompresör, transformatör veya yüksek ilk kalkış akımlı cihazlarda yük karakteristiği ayrıca değerlendirilmelidir.

Yukarıdaki şema elektrik bağlantı talimatı değildir. Gerçek bağlantılar yalnızca resmî üretici kılavuzuna göre yapılmalıdır.
SMART ENERGY CONSUMPTION MONITORING

Akım, Voltaj, Güç ve Enerji Tüketimi Bir Arada

OutletCore Jeweller, bağlı elektrikli cihazın tüketim değerlerini izlemeyi destekler. İlgili veriler kalıcı bellekte kaydedilir ve Ajax uygulamasından görüntülenebilir.

A
Akım

Bağlı cihazın çektiği elektrik akımının izlenmesi.

V
Voltaj

Şebeke geriliminin takip edilmesi.

W
Güç

Bağlı elektrikli yükün güç tüketiminin görüntülenmesi.

kWh
Enerji

Tüketilen elektrik enerjisinin izlenmesi.

kWh ENERGY MONITORING

ELEKTRİK TÜKETİM TAKİBİ

Kalıcı Belleğe Kayıt

Enerji tüketim verileri cihazın kalıcı belleğine kaydedilir.

Kullanıcı, desteklenen tüketim kayıtlarını Ajax uygulaması üzerinden sıfırlayabilir.

1,5 W
MAX. AVERAGE
DEVICE POWER CONSUMPTION

Düşük Cihaz Tüketimi

OutletCore akıllı priz sisteminin kendi ortalama tüketimi 1,5 W'a kadar belirtilmiştir.

Bu değer, bağlı elektrikli yükün toplam tüketimi değildir.

ENERJİ VERİLERİ:

Akım, voltaj, güç ve enerji bilgileri, Outlet sisteminin izleme işlevleridir.

Sayfadaki hareketli görseller yalnızca temsili animasyonlardır.

Gerçek tüketim değerleri Ajax uygulamasında görüntülenir.
ADJUSTABLE OVERCURRENT PROTECTION

1–16 A Ayarlanabilir Aşırı Akım Koruması

OutletCore, bağlı cihazın çektiği akım belirlenen sınırı aştığında elektrik beslemesini otomatik kapatabilen koruma özelliğine sahiptir. Akım koruma sınırı 1–16 A aralığında yapılandırılabilir.

13 A CONTINUOUS LOAD

ÖNERİLEN SÜREKLİ YÜK SINIRI

13 A Sürekli Yük Önerisi

Üretici, sürekli bağlı yükler için 13 A sınırını tavsiye etmektedir.

Uzun süreli kullanımda cihazın elektriksel kapasitesi dikkate alınmalıdır.

16 A SHORT-TERM LIMIT

YALNIZCA KISA SÜRELİ YÜKLER

13–16 A Kısa Süreli Yük

Üretici, 13–16 A aralığını kısa süreli yükler için belirtmektedir.

16 A değerinin sürekli kullanım için önerilen akım olduğu düşünülmemelidir.

AKIM KORUMA SINIRI:

Koruma ayarı 1–16 A arasında seçilebilir.

Seçilen sınır aşıldığında Outlet otomatik kapanır.

Sürekli kullanım için tavsiye edilen değer 13 A'dır.

13–16 A aralığı yalnızca uygun kısa süreli yükler için değerlendirilmelidir.
AC VOLTAGE PROTECTION

184–253 V Şebeke Gerilimi Koruması

OutletCore, şebeke geriliminin belirlenen koruma aralığının dışına çıkması durumunda bağlı cihazın elektrik beslemesini otomatik kapatır.

230 V AC ŞEBEKE KORUMA SINIRLARI

184 V 230 V 253 V
184 V
LOWER LIMIT
LOW VOLTAGE PROTECTION

Düşük Gerilim Koruması

Şebeke gerilimi 184 V altına düştüğünde koruma mekanizması elektrik beslemesini keser.

253 V
UPPER LIMIT
HIGH VOLTAGE PROTECTION

Yüksek Gerilim Koruması

Şebeke gerilimi 253 V üzerine çıktığında koruma nedeniyle elektrik beslemesi kesilir.

VOLTAJ KORUMA BİLGİSİ:

Koruma aralığı 184–253 V AC olarak belirtilmiştir.

Yukarıdaki gösterim gerçek zamanlı gerilim ölçümü değildir.

Anlık şebeke gerilimi, desteklenen Ajax uygulama ekranından izlenebilir.
ADVANCED THERMAL PROTECTION

+95 °C Üzerinde Otomatik Sıcaklık Koruması

OutletCore Jeweller, iç sıcaklığı koruma eşiğini aştığında bağlı elektrikli yükün beslemesini kapatabilen termal güvenlik mekanizmasını destekler.

95 °C THERMAL PROTECTION

Aşırı Sıcaklık Koruması

Sıcaklık +95 °C'nin üzerine çıktığında koruma devreye girer.

Priz bağlı cihazın güç beslemesini kapatır.

0–40 °C
AMBIENT RANGE
OPERATING ENVIRONMENT

Normal Çalışma Sıcaklığı

Ortam çalışma sıcaklığı: 0 °C ila +40 °C.

Bu değer, aşırı sıcaklık koruma eşiğinden farklıdır.

İKİ SICAKLIK DEĞERİ:

+95 °C, sıcaklık koruması eşiğidir.

0 °C ila +40 °C ise normal çalışma ortamı aralığıdır.

Koruma eşiği, cihazın +95 °C ortam sıcaklığında kullanılabileceği anlamına gelmez.
AUTOMATIC SHUTOFF TIMER

10 Saniyeden 2 Saate Kadar Kapatma Zamanlayıcısı

OutletCore akıllı priz sisteminde kapatma zamanlayıcısı yapılandırılabilir. Belirlenen süre dolduğunda bağlı cihazın elektrik beslemesi otomatik olarak kapatılır.


AUTOMATIC SHUTOFF

Akıllı Kapatma

Kapatma zamanlayıcısı, bağlı yükün belirlenen süre sonunda kapatılmasını sağlar.

Süre, Ajax uygulamasındaki uygun cihaz ayarlarından yapılandırılır.

10 sn
2 SAAT
CONFIGURABLE TIMER RANGE

Ayarlanabilir Süre

Minimum: 10 saniye.
Maksimum: 2 saat.

Kullanıcı, cihazın kullanım amacına uygun kapatma süresini belirleyebilir.

AJAX SMART AUTOMATION SCENARIOS

Ajax Otomasyon Senaryolarıyla Akıllı Priz Kontrolü

OutletCore, uyumlu Ajax sisteminde farklı olay ve koşullara bağlı olarak elektrikli cihazları kontrol etmeyi destekler.

⌂
01 • SECURITY MODE

Güvenlik Moduna Göre

Güvenlik sisteminin kurulması veya çözülmesi durumuna bağlı otomasyon.

◷
02 • SCHEDULE

Zaman Programına Göre

Belirlenen saatlerde elektrikli cihazın açılması veya kapatılması.

◎
03 • ALARM

Alarm Olayına Göre

Desteklenen Ajax alarm olaylarında priz beslemesinin kontrolü.

◇
04 • TEMPERATURE

Sıcaklığa Göre

Uyumlu sistemde sıcaklık verilerinin tetiklediği otomasyon senaryoları.

⌁
05 • HUMIDITY AND CO2

Nem ve CO₂ Koşulları

Uygun çevresel ölçüm cihazları ve Ajax senaryolarıyla kontrol.

⚙
06 • LIGHTSWITCH

LightSwitch ile Kontrol

Desteklenen LightSwitch tetikleyicileriyle prizin açılıp kapatılması.

OTOMASYON ALTYAPISI:

Senaryolar, uyumlu Ajax hub ve sisteme eklenen cihazların desteklediği işlevlere göre yapılandırılır.

Nem ve CO₂ tabanlı senaryolar için ilgili çevresel ölçüm cihazının sisteme eklenmesi gerekir.
SMART POWER AUTOMATION FLOW

Otomasyon Olayından Elektrikli Cihaz Kontrolüne

Ajax hub, tanımlanmış otomasyon olayını değerlendirir ve Jeweller üzerinden OutletCore akıllı priz sistemine gerekli kontrol komutunu gönderir.

◎
TETİKLEYİCİ Alarm, zaman veya sistem koşulu
→
⚙
AJAX HUB Otomasyon senaryosu işlenir
→
⌁
JEWELLER Şifreli kontrol komutu
→
⚡
OUTLETCORE Elektrikli yükün kontrolü
TOUCH CONTROL AND LED INDICATION

Dokunmatik Kontrol ve Çok Renkli LED Gösterge

Tamamlanmış Outlet [type F] Jeweller priz sisteminde dokunmatik manuel kontrol ve LED gösterge özellikleri bulunur. Uyumlu kapak bileşenleri kurulduğunda prizin son kullanıcıya yönelik tasarımı tamamlanır.

LED
MULTICOLOR STATUS INDICATION

LED Durum ve Tüketim Göstergesi

LED gösterge, prizin çalışma durumunu ve bağlı cihazların güç tüketimini farklı renklerle bildirebilir.

LED parlaklığı Ajax uygulamasından ayarlanabilir veya kapatılabilir.

TOUCH
CONTROL
MANUAL POWER SWITCHING

Dokunmatik Manuel Kontrol

Tamamlanmış priz sistemindeki dokunmatik düğme, elektrik beslemesinin manuel olarak kontrol edilmesini sağlar.

Bu işlev Ajax uygulamasından etkinleştirilebilir.

GECE AYDINLATMASI:

Outlet [type F] Jeweller priz ailesinde isteğe bağlı gece arka aydınlatması bulunur.

Bu özellik Ajax uygulamasının cihaz ayarlarından kapatılabilir.

LED animasyonu, gerçek cihazın anlık enerji tüketimini veya birebir renk sırasını göstermez.
SAFETY AND LONG-TERM DURABILITY

Çocuk Korumalı Priz Yapısı ve 150.000 Açma / Kapama

Outlet [type F] Jeweller ailesi, mekanik koruma ve uzun süreli anahtarlama kullanımına yönelik özelliklerle geliştirilmiştir.

CHILD
PROTECTION
SAFETY SHUTTERS

Çocuk Korumalı İç Sürgüler

F tipi priz mekanizmasındaki koruyucu iç sürgüler, priz deliklerine yabancı cisim sokulmasını zorlaştırır.

Bu mekanizma çocukların elektrik prizleriyle temasına karşı ek güvenlik sağlamayı amaçlar.

150.000+
SWITCHING
MINIMUM SERVICE LIFE CYCLES

Uzun Hizmet Ömrü

Üretici, priz sistemi için en az 150.000 açma-kapama çevrimi belirtmektedir.

Bu değer anahtarlama kullanım ömrüne ilişkin teknik bilgidir.

AJAX JEWELLER RADIO COMMUNICATION

1.100 Metreye Kadar Güvenli Kablosuz Haberleşme

OutletCore, Ajax'ın tescilli Jeweller kablosuz haberleşme teknolojisini kullanır. Komut, alarm ve olay bilgileri uyumlu Ajax hub veya sinyal genişletici üzerinden iletilir.




1.100 METRE

Jeweller Kablosuz Menzili

Teknoloji: Jeweller.
Menzil: 1.100 metreye kadar.
Modülasyon: GFSK.
Maksimum ERP: 20 mW.
İletişim: Çift yönlü.

SECURE
JEWELLER
ENCRYPTED TWO-WAY RADIO

Şifreleme ve Frekans Atlama

Dinamik anahtarlı blok şifreleme, cihaz kimlik doğrulaması ve frekans atlama teknolojileri iletişim güvenliğini destekler.

Ajax uygulamalarından uzaktan yapılandırma yapılabilir.

KABLOSUZ MENZİL:

1.100 metre, engelsiz açık alanda belirtilen maksimum Jeweller haberleşme mesafesidir.

Duvarlar, metal yüzeyler, elektrik panoları ve radyo parazitleri gerçek menzili etkileyebilir.

Kurulum sonrasında Jeweller sinyal gücü kontrol edilmelidir.
MODULAR AJAX OUTLET SYSTEM

OutletCore, Kapak ve Çerçeveden Oluşan Modüler Tasarım

Ajax Outlet [type F] Jeweller, farklı bileşenlerden oluşturulan modüler bir priz sistemidir. OutletCore, sistemin röle göbeğidir. Tamamlanmış priz için uygun kapak bileşeni ve gerektiğinde çerçeve ayrıca seçilmelidir.

⚡
01 • SMART RELAY CORE

OutletCore (smart) [type F]

Prizin elektrik beslemesini, enerji izlemeyi ve Jeweller haberleşmesini sağlayan temel bileşendir.

Bu sayfadaki satış ürünüdür.

▣
02 • COVER COMPONENT

Uyumlu Priz Kapağı

Seçilen SoloCover, SideCover veya CenterCover modeli ön panel ve hazne kapağından oluşur.

Ayrı satılır.

◇
03 • OPTIONAL FRAME

Frame Çerçeveler

Birden fazla Outlet ve LightSwitch bileşeni yan yana kullanılacaksa uygun çoklu çerçeve seçilir.

Ayrı satılır.

ÇOK ÖNEMLİ SATIŞ BİLGİSİ:

Bu ürünün adı OutletCore F Tipi Akıllı Priz Göbeği şeklindedir.

OutletCore tek başına tamamlanmış priz seti değildir.

Kapak ve çerçeve bileşenleri, ihtiyaç duyulan kurulum düzenine göre ayrıca satın alınır.
SOLO • SIDE • CENTER COVER OPTIONS

Kurulum Düzenine Göre Üç Farklı Kapak Seçeneği

Ajax Outlet [type F] Jeweller ailesinde ön panel seçimi, prizin tekli veya çoklu montaj düzenine göre yapılır. Bütün kapak setleri aynı renkte ön panel ve hazne kapağı bileşenlerinden oluşur.

1

SoloCover (smart) [type F]

Outlet tek başına bağımsız priz olarak monte edilecekse kullanılır.

Ön panel ve hazne kapağından oluşur.

TEKLİ MONTAJ
S

SideCover (smart) [type F]

Priz, cihaz grubunun sağ veya sol kenarında yer alıyorsa kullanılır.

Ön panel ve hazne kapağından oluşur.

SAĞ / SOL KENAR
C

CenterCover (smart) [type F]

Priz, çoklu cihaz grubunun orta bölümünde yer alıyorsa kullanılır.

Ön panel ve hazne kapağından oluşur.

ORTA KONUM
KAPAK SEÇİMİ:

SoloCover, SideCover ve CenterCover farklı montaj düzenleri için geliştirilmiştir.

Kapak satın alırken yalnızca renk değil, prizin çerçeve içerisindeki konumu da dikkate alınmalıdır.

Bu kapaklar OutletCore ürün göbeğinin standart satış içeriğine dahil değildir.
MODULAR MULTI-DEVICE FRAMES

2, 3, 4 ve 5 Yuvalı Frame Çerçeve Seçenekleri

Ajax akıllı prizler ve LightSwitch anahtarlar, desteklenen kombinasyonlarda aynı çerçeve içerisinde yan yana kullanılabilir. Çoklu montaj için uygun Frame çerçevesi ayrıca satın alınır.

2 YUVA

Frame (2 seats)
82,8 × 153,5 × 6,3 mm
3 YUVA

Frame (3 seats)
82,8 × 224,5 × 6,3 mm
4 YUVA

Frame (4 seats)
82,8 × 295,5 × 6,3 mm
5 YUVA

Frame (5 seats)
82,8 × 366,5 × 6,3 mm
ÇOKLU MONTAJ:

Çerçevelerde uygun Ajax akıllı prizleri ve LightSwitch anahtarları birlikte kullanılabilir.

Uyumlu ön panel, cihazın çerçeve içindeki sağ, sol veya orta konumuna göre seçilmelidir.

Frame çerçeveler bu OutletCore ürününün fiyatına ve standart içeriğine dahil değildir.
EIGHT PREMIUM COVER COLORS

Sekiz Farklı Ajax Kapak Rengi

OutletCore göbeği, uygun montaj kapaklarıyla farklı dekorasyon tercihlerine uyarlanabilir. Renk seçimi ayrıca satın alınacak kapak bileşenine aittir.

Siyah / Black RAL 9005
Grafit / Graphite RAL 7024
Beyaz / White RAL 9002
Fildişi / Ivory RAL 1013
Duman / Fog RAL 7047
İstiridye / Oyster RAL 9002
Gri / Grey RAL 7004
Zeytin / Olive RAL 7044
RENKLER HAKKINDA:

Gösterilen renk tonları ve RAL referansları yalnızca yaklaşık renk karşılaştırması içindir.

Gerçek ürün renkleri ekran ayarlarına ve üretici kaplama tonlarına göre farklılık gösterebilir.

Kapak rengi, OutletCore göbeğinden ayrı seçilir.
PROFESSIONAL ELECTRICAL INSTALLATION

Profesyonel Elektrikçi Montajı ve Topraklama Güvenliği

OutletCore [type F] Jeweller, şebeke elektriğiyle çalışan bir cihazdır. Uygun tesisat, topraklama, montaj kutusu ve kapak bileşenleriyle kurulmalıdır.

⚡

230 V AC Besleme

230 V, 50 Hz şebeke elektriğiyle çalışır. Enerji bağlantıları üretici talimatlarına uygun yapılmalıdır.

▣

Class I Topraklama

F tipi priz sisteminde koruyucu topraklama bağlantısı gereklidir.

⌂

İç Mekân Kullanımı

IP20 koruma sınıfına sahip ürün, yalnızca uygun iç mekân kurulumları için tasarlanmıştır.

◇

Doğru Kapak Seçimi

SoloCover, SideCover veya CenterCover seçimi, montaj düzenine göre yapılmalıdır.

⌁

Jeweller Sinyal Testi

Montaj noktasında kablosuz bağlantının gücü ve kararlılığı kontrol edilmelidir.

✓

Koruma Testleri

Priz kontrolü, enerji izleme ve uygun koruma ayarları devreye alma sırasında doğrulanmalıdır.

ÖNEMLİ ELEKTRİK GÜVENLİĞİ:

OutletCore Jeweller yalnızca profesyonel elektrikçi tarafından kurulmalıdır.

Kurulum öncesinde elektrik beslemesi kesilmelidir.

Topraklama bağlantısı ve tesisat koruma elemanları kontrol edilmelidir.

OutletCore, uygun kapak bileşenleri tamamlanmadan son kullanıcı prizi olarak kullanılmamalıdır.

Nihai montaj, üreticinin resmî kullanım ve kurulum kılavuzuna uygun gerçekleştirilmelidir.
ORIGINAL PRODUCT GALLERY

Ajax OutletCore F Tipi Akıllı Priz Göbeği

Ekingen Genbayi üzerinden sağlanan gerçek OutletCore ürün fotoğrafı. Ürün göbeği, tamamlanmış priz kapaklarından ayrı bir bileşendir.

COMPLETE TECHNICAL SPECIFICATIONS

Detaylı Teknik Özellikler

Ajax OutletCore (smart) [type F] Jeweller göbeğinin elektriksel kapasitesi, akım ve gerilim korumaları, enerji izleme, Jeweller haberleşmesi, otomasyon ve modüler montaj özellikleri.

Genel Ürün Bilgileri

Marka AJAX
Model OutletCore (smart) [type F] Jeweller
Ürün ailesi Outlet [type F] Jeweller
Ürün tipi Kablosuz akıllı priz röle göbeği
Priz tipi Type F / Topraklı
İletişim Jeweller
Enerji izleme Desteklenir
Kurulum Kapak ve gerektiğinde Frame ile tamamlanır

Güç Kaynağı ve Çıkış Kapasitesi

Besleme gerilimi 230 V AC
Şebeke frekansı 50 Hz
Çıkış gücü 3 kW'a kadar
Çıkış yük tipi Dirençli yük
Ortalama tüketim 1,5 W'a kadar
Koruma sınıfı Class I
Topraklama Topraklama terminaliyle

Aşırı Akım Koruması

Akım koruma ayar aralığı 1–16 A
Önerilen sürekli yük 13 A
Kısa süreli yük aralığı 13–16 A
Akım sınırı ayarı Ajax uygulamasından
Koruma davranışı Seçilen sınır aşılırsa otomatik kapanma
Akım izleme Desteklenir

Şebeke Gerilimi Koruması

Nominal gerilim 230 V AC
Alt koruma sınırı 184 V AC
Üst koruma sınırı 253 V AC
Düşük gerilim Besleme otomatik kapanır
Yüksek gerilim Besleme otomatik kapanır
Gerilim izleme Desteklenir

Sıcaklık ve Elektriksel Koruma

Sıcaklık koruması Desteklenir
Koruma eşiği +95 °C'nin üzerinde
Koruma davranışı Priz kapanır
Çalışma sıcaklığı 0 °C ila +40 °C
Elektrik çarpması koruması Sınıf I
Muhafaza koruması IP20

Enerji Tüketim Monitörü

Akım izleme Desteklenir
Gerilim izleme Desteklenir
Güç izleme Desteklenir
Elektrik enerjisi izleme Desteklenir
Veri kaydı Kalıcı bellek
Veri sıfırlama Ajax uygulamasından
Uzaktan görüntüleme Desteklenir

Otomasyon Senaryoları

Güvenlik modu değişikliği Desteklenir
Programlı eylemler Desteklenir
Alarm reaksiyonları Desteklenir
Sıcaklık senaryoları Desteklenir
Nem senaryoları Uygun ölçüm cihazıyla
CO₂ senaryoları Uygun ölçüm cihazıyla
LightSwitch tetiklemesi Desteklenen senaryolarda

Kontrol ve Çalışma Modları

Mobil uygulamadan kontrol Desteklenir
Dokunmatik manuel kontrol Tamamlanmış priz sisteminde
Atım modu Desteklenir
Çift konumlu mod Desteklenir
Kontak durumu Normalde açık
Kapatma zamanlayıcısı 10 saniye – 2 saat
Açma / kapama ömrü En az 150.000 çevrim

LED ve Gece Aydınlatması

LED gösterge Desteklenir
Durum bildirimi Çok renkli
Tüketim gösterimi LED renkleriyle
Parlaklık ayarı Ajax uygulamasından
LED kapatma Desteklenir
Gece aydınlatması İsteğe bağlı
Gece aydınlatma kontrolü Ajax uygulamasından

Jeweller Kablosuz Haberleşme

Protokol Jeweller
İletişim Çift yönlü
Maksimum menzil 1.100 m, açık alanda
Maksimum ERP 20 mW'a kadar
Modülasyon GFSK
Şifreleme Dinamik anahtarlı blok şifreleme
Frekans atlama Desteklenir

Radyo Frekans Bantları

Bant 1 866,0–866,5 MHz
Bant 2 868,0–868,6 MHz
Bant 3 868,7–869,2 MHz
Bant 4 905,0–926,5 MHz
Bant 5 915,85–926,5 MHz
Bant 6 921,0–922,0 MHz
Çalışma bandı Satış bölgesine bağlıdır

Haberleşme ve Cihaz Güvenliği

Cihaz kimlik doğrulaması Desteklenir
Yanıltıcı sinyal koruması Desteklenir
Şifreli iletişim Desteklenir
Frekans atlama Desteklenir
İletişim kaybı algılama 36 saniye sonra
Algılama süresi Jeweller / Jeweller-Fibra ayarlarına bağlı

OutletCore Göbeği – Fiziksel Özellikler

Model OutletCore (smart) [type F] Jeweller
Boyutlar 72,5 × 76 × 44,4 mm
Ağırlık 75 g
Çalışma sıcaklığı 0 °C ila +40 °C
Çalışma nemi Yoğuşmasız %75'e kadar
Koruma sınıfı IP20
Elektrik koruma sınıfı Class I

SoloCover (smart) [type F]

Kullanım şekli Tekli bağımsız priz
Ön panel boyutu 82,3 × 82,3 × 10,1 mm
Hazne kapağı boyutu 42,5 × 21,5 mm
Ön panel ağırlığı 37 g
Hazne kapağı ağırlığı 8 g
Satış durumu OutletCore'dan ayrı alınır

SideCover (smart) [type F]

Kullanım şekli Çoklu cihaz setinin sağ veya sol kenarı
Ön panel boyutu 82,3 × 76,2 × 10,1 mm
Hazne kapağı boyutu 42,5 × 21,5 mm
Ön panel ağırlığı 26 g
Hazne kapağı ağırlığı 8 g
Satış durumu OutletCore'dan ayrı alınır

CenterCover (smart) [type F]

Kullanım şekli Çoklu cihaz setinin orta bölümü
Ön panel boyutu 82,3 × 70,4 × 10,1 mm
Hazne kapağı boyutu 42,5 × 21,5 mm
Ön panel ağırlığı 25 g
Hazne kapağı ağırlığı 8 g
Satış durumu OutletCore'dan ayrı alınır

Frame Çerçeve Boyutları

Frame (2 seats) 82,8 × 153,5 × 6,3 mm
Frame (3 seats) 82,8 × 224,5 × 6,3 mm
Frame (4 seats) 82,8 × 295,5 × 6,3 mm
Frame (5 seats) 82,8 × 366,5 × 6,3 mm
Kullanım Çoklu Outlet / LightSwitch kombinasyonları
Satış Ayrı bileşenlerdir

Frame Çerçeve Ağırlıkları

Frame (2 seats) 16 g
Frame (3 seats) 22 g
Frame (4 seats) 28 g
Frame (5 seats) 34 g
Modüler kombinasyon Desteklenen Ajax priz ve anahtarları
OutletCore paketine dahil Hayır

Kapak Renk Seçenekleri

Siyah / Black RAL 9005
Grafit / Graphite RAL 7024
Beyaz / White RAL 9002
Fildişi / Ivory RAL 1013
Duman / Fog RAL 7047
İstiridye / Oyster RAL 9002
Gri / Grey RAL 7004
Zeytin / Olive RAL 7044

Montaj ve Güvenlik

Kurulum personeli Profesyonel elektrikçi
Kullanım ortamı Yalnızca iç mekân
Topraklama Gereklidir
Koruma sınıfı IP20
Çocuk koruması İç sürgü mekanizması
Kapak seçimi Kurulum konumuna göre
Montaj sonrası test Önerilir

Ajax Sistem Uyumluluğu

Ekosistem Ajax güvenlik ve otomasyon sistemleri
Kontrol paneli Uyumlu Ajax hub
Kapsama genişletici Uyumlu Jeweller genişletici
Mobil kontrol Ajax uygulamaları
Otomasyon senaryoları Desteklenir
LightSwitch kombinasyonu Uygun modüler Frame düzeninde
Uzaktan yapılandırma Desteklenir

Üretici, Garanti ve Satış İçeriği

Üretici Ajax Systems
Ürün OutletCore (smart) [type F] Jeweller
Garanti 24 ay
Satılan bileşen OutletCore akıllı priz göbeği
SoloCover Ayrı satılır
SideCover Ayrı satılır
CenterCover Ayrı satılır
Frame çerçeveler Ayrı satılır
PRODUCT COMPONENTS AND PACKAGE INFORMATION

OutletCore Göbeği ve Tamamlayıcı Bileşenler

Bu ürün kartı, OutletCore (smart) [type F] Jeweller akıllı priz göbeğine aittir. Aşağıdaki bileşenler, tam priz sisteminin oluşturulmasında kullanılan seçenekleri açıklamaktadır.

⚡
OutletCore (smart) [type F] Bu ürün kartında satılan akıllı priz göbeği
▣
SoloCover (smart) [type F] Tekli montaj kapağı – ayrı satılır
◇
SideCover (smart) [type F] Sağ veya sol kenar kapağı – ayrı satılır
▣
CenterCover (smart) [type F] Orta konum kapağı – ayrı satılır
⚙
Frame (2–5 seats) Çoklu priz ve anahtar çerçevesi – ayrı satılır
⌁
Uyumlu Ajax Hub Jeweller haberleşme ve sistem yönetimi için ayrıca gereklidir
ÖNEMLİ SATIŞ VE ÜRÜN İÇERİĞİ BİLGİSİ

ÜRÜN: OutletCore F Tipi Akıllı Priz Göbeği.

ÜRETİCİ MODELİ: OutletCore (smart) [type F] Jeweller.

ŞEBEKE: 230 V AC, 50 Hz.

GÜÇ: 3 kW'a kadar dirençli yük.

AKIM KORUMASI: 1–16 A ayarlanabilir.

SÜREKLİ YÜK: Önerilen 13 A.

GERİLİM KORUMASI: 184–253 V AC.

SICAKLIK KORUMASI: +95 °C üzeri.

ENERJİ İZLEME: Akım, voltaj, güç, elektrik enerjisi.

ZAMANLAYICI: 10 saniye – 2 saat.

KABLOSUZ MENZİL: Jeweller ile açık alanda 1.100 m'ye kadar.

KORUMA: IP20, Class I topraklamalı.

BOYUTLAR: 72,5 × 76 × 44,4 mm.

AĞIRLIK: 75 g.

GARANTİ: 24 ay.

KAPAK: OutletCore ile birlikte verilmez. Kurulum tipine uygun SoloCover, SideCover veya CenterCover ayrı alınmalıdır.

ÇERÇEVE: Çoklu montaj için gerekli Frame ayrıca satın alınmalıdır.

MONTAJ: Yalnızca profesyonel elektrikçi tarafından yapılmalıdır.

PROFESSIONAL SMART ENERGY MANAGEMENT

OUTLETCORE • TYPE F • JEWELLER

230 V • 3 kW • ENERGY MONITORING • AUTOMATION

AJAX OUTLETCORE (SMART) [TYPE F] JEWELLER
