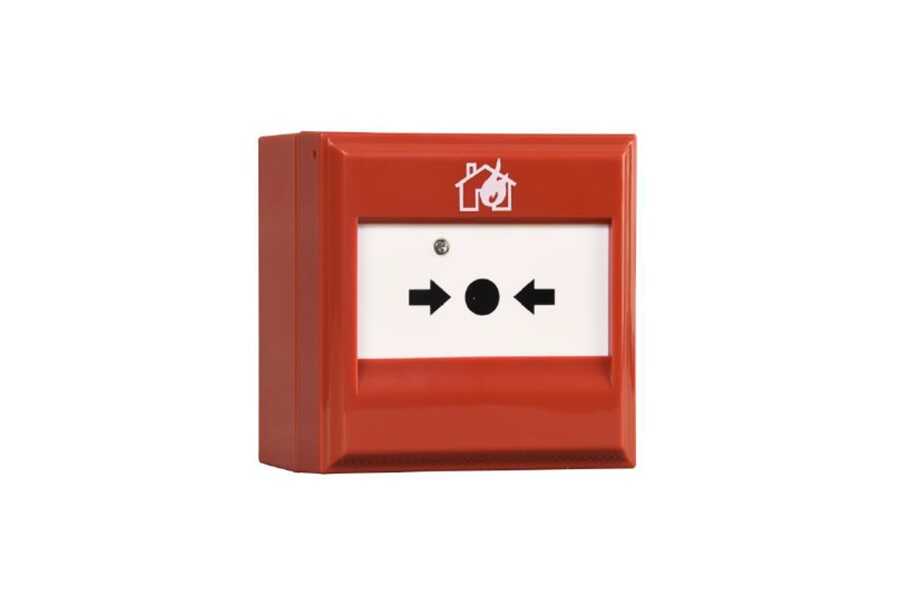

DI-9204E - Akıllı Adresli Yangın ihbar Butonu (Kırbas) (Resetlenebilir)

DI-9204E - Akıllı Adresli Yangın ihbar Butonu (Kırbas) (Resetlenebilir)

Açıklama:

• DI-9204E Dijital Manuel Çağrı Butonu (MCP), GST yangın alarm sisteminin çevrimine bağlanarak kamu alanlarında kullanıma uygundur.
• Yangın durumunda, MCP üzerindeki eylem plakasına basıldığında, alarm sinyali yangın alarm kontrol paneline gönderilir.
• Kontrol paneli sinyali aldıktan sonra, MCP'nin adres bilgilerini gösterir ve alarm sesi üretir.

Sertifikalar ve Uygunluk:

• Standartlar: CE / CPD / EN54-11
• Sertifikasyonlar: LPCB
• BS5839-1 Uyumlu
• WEEE & RoHS Uyumlu

Özellikler ve Avantajlar:

• Elektronik olarak programlayıcı ile adreslenebilir.
• Alarm, basılarak tetiklenir; reset, özel bir anahtar ile yapılır.
• Tak-çıkar yapısına sahiptir.
• EN54-11:2001+A1:2005 standardına göre LPCB tarafından sertifikalandırılmıştır.

Terminaller ve Montaj Delikleri:

• MCP üzerindeki terminaller aşağıdaki gibidir:
  • Z1, Z2: Kontrol panelinin çevrimine bağlanır, polarite duyarsızdır.
• Önerilen Kablo: 1.0mm² veya üzeri yangın kablosu önerilir, ancak yerel kurallara uyulmalıdır.

Uygulama ve Bağlantı:

• MCP'nin tipik bağlantısı aşağıdaki gibi yapılır:
  • Z1, Z2 terminalleri: Önceki cihazdan gelen bağlantı Z1, Z2 ile MCP'ye bağlanır.
  • Sonraki cihaza bağlantı Z1, Z2 terminalleri üzerinden yapılır.

Resetleme ve Kilidi Açma İşlemleri:

• Resetleme:
  • Pushed (basılı durumda) olan MCP’yi resetlemek için anahtarı dikey olarak anahtar deliğine yerleştirin, bastırın ve saat yönünde çevirin.
  • Cam plaka geri sıçramalıdır.
• Kilidi açma (MCP’nin sökülmesi):
  • Çatal şeklindeki anahtarı anahtar deliğine yerleştirin ve sonuna kadar itin.
  • Bu işlemden sonra MCP gövdesi tabandan veya arka kutudan ayrılacaktır.

Test ve Bakım Aracı:

• MCP'nin takılı olmadığı durumlarda, devamlılığı korumak için test aracı yedek parça olarak sağlanır.
• Bu test aracı, devre testini kolayca gerçekleştirmek ve devreyi tamamlamak için kullanılır.
