DB-01 - Akıllı Adresli Dedektör Tabanı

Gst Stokta Mevcut

Ürün Kodu: 191901000061
Barkod: DB*01

Detay

GST United Technologies
Yangın Algılama Sistemleri

GST ORTAK DEDEKTÖR TABANI

DB-01
Akıllı Adresli Dedektör Tabanı

GST adreslenebilir ve konvansiyonel DI/DC serisi dedektörler için geliştirilmiş, mekanik sabitleme ve elektriksel bağlantı sağlayan ortak dedektör tabanı.

Ortak Dedektör Tabanı 4 Terminal ABS Gövde 100 × 14 mm

GST DB-01

100 mm Taban Çapı

14 mm Taban Yüksekliği

4 Bağlantı Terminali

GST DB-01 Ortak Dedektör Tabanı (Common Detector Base) , GST'nin adreslenebilir ve konvansiyonel DI/DC serisi yangın dedektörleriyle kullanılmak üzere geliştirilmiş ortak montaj ve bağlantı tabanıdır. Yangın algılama sistemlerinde dedektörün montajını gerçekleştirirken aynı zamanda elektriksel bağlantı noktalarını sağlar. Taban üzerinde herhangi bir elektronik devre veya elektriksel bileşen bulunmaz. Dört bağlantı terminaline sahip yapısı, uyumlu dedektörlerle kullanılmak üzere tasarlanmıştır.

Öne Çıkan Ürün Özellikleri

Ortak Dedektör Tabanı

GST adreslenebilir ve konvansiyonel DI/DC serisi dedektörler için ortak kullanım olanağı sağlar.

Mekanik Sabitleme

Uyumlu duman ve diğer yangın dedektörlerinin montajında sabitleme elemanı olarak kullanılır.

Elektriksel Bağlantı

Dedektör ile yangın algılama sisteminin kablolaması arasında bağlantı noktaları sunar.

Dört Bağlantı Terminali

Taban üzerinde 1, 2, 3 ve 4 numaralarıyla işaretlenmiş dört bağlantı terminali bulunur.

Elektronik Devre İçermez

DB-01 pasif bir montaj tabanıdır. Üzerinde elektronik algılama, adresleme veya kontrol devresi yoktur.

Dayanıklı ABS Gövde

ABS plastik gövde malzemesine sahiptir. Ürün satış açıklamasında alev geciktirici malzeme olarak belirtilmektedir.

Kompakt Tasarım

100 mm çapı ve 14 mm yüksekliğiyle uyumlu dedektörlerin montajı için kompakt bir taban yapısı sunar.

Çevresel Uyum Bilgileri

Genbayi ürün açıklamasında WEEE ve RoHS çevresel mevzuatlarına uygun olarak belirtilmektedir.

GST DB-01 ile Pratik Montaj ve Bağlantı

Farklı GST dedektör serilerinin montaj ve kablolama ihtiyaçlarına yönelik ortak bir taban çözümü.

Adreslenebilir dedektör uyumluluğu
Konvansiyonel dedektör uyumluluğu
4 numaralandırılmış terminal
Mekanik sabitleme imkânı
Elektronik devre içermeyen tasarım
Kompakt 100 × 14 mm gövde
ABS plastik malzeme
GST DI/DC serileriyle kullanım

Teknik Özellikler

Teknik Parametre	Değer / Açıklama
Marka	GST – United Technologies
Model / Parça Numarası	DB-01
Ürün Adı	Ortak Dedektör Tabanı (Common Detector Base)
Genbayi Ürün Kodu	191901000061
Genbayi Açıklamasındaki Sipariş Kodu	4045764
Üretici Ürün Numarası	30205764
Kullanım Amacı	Dedektör için mekanik sabitleme ve elektriksel bağlantı sağlamak
Dedektör Tipi Uyumluluğu	GST Adreslenebilir ve Konvansiyonel DI/DC Serileri
Elektronik Devre	Bulunmamaktadır
Bağlantı Terminali	4 Adet (1–4 Numaralı)
Gövde Malzemesi	ABS Plastik
Malzeme Açıklaması	Satıcı açıklamasında alev geciktirici olarak belirtilir
Çap	100 mm
Yükseklik	14 mm
Çevresel Uyum Bilgisi	WEEE ve RoHS (Genbayi açıklamasına göre)
Üretici Teknik Föyü	DS30205764

Önemli Teknik Bilgi: DB-01 tabanı kendi başına duman veya sıcaklık algılaması yapmaz. Elektronik olarak adreslenebilir bir dedektör değildir. Algılama ve adresleme özellikleri tabana takılan uyumlu dedektöre aittir.

Uyumlu GST Dedektör Modelleri

Adreslenebilir Dedektörler

GST DI serisi ile uyumlu ortak dedektör tabanı.

DI-9101E DI-9102E DI-9103E DI-9405 DI-9406

Konvansiyonel Dedektörler

GST DC serisi ile uyumlu ortak dedektör tabanı.

DC-9101E DC-9102E DC-9103E DC-9104*

Uyumluluk Notu: DI-9101E, DI-9102E, DI-9103E, DI-9405, DI-9406, DC-9101E, DC-9102E ve DC-9103E modelleri üreticinin DS30205764 teknik föyünde belirtilmiştir. * DC-9104 modeli Genbayi ürün açıklamasında ayrıca listelenmiştir; üreticinin söz konusu föyünde yer almadığından proje öncesinde uyumluluğu teyit edilmelidir.

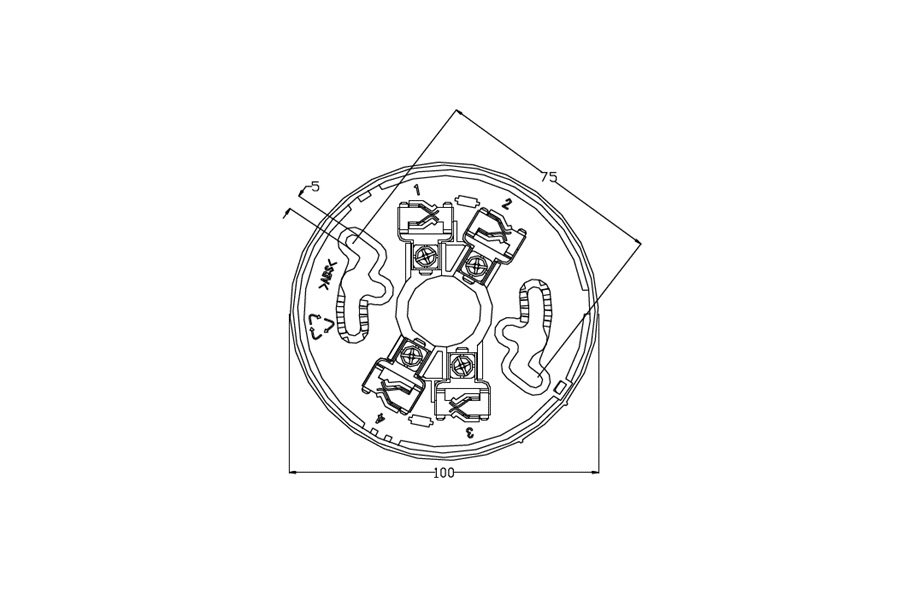

Bağlantı ve Montaj Bilgileri

4 Numaralı Bağlantı Terminali

DB-01 tabanında 1, 2, 3 ve 4 şeklinde numaralandırılmış dört terminal bulunur.

Terminal işlevleri kullanılan dedektör modeline göre ilgili dedektörün kurulum dokümanından kontrol edilmelidir.

Montaj ve Kullanım

Çap: 100 mm

Yükseklik: 14 mm

Malzeme: ABS Plastik

İşlev: Mekanik sabitleme ve elektriksel bağlantı

Montaj Uyarısı: Bağlantı terminallerinin elektriksel görevleri, takılacak dedektörün modeline göre değerlendirilmelidir. Kablolama yapılırken ilgili GST dedektörünün güncel kurulum kılavuzu ve yürürlükteki yerel mevzuat esas alınmalıdır.
