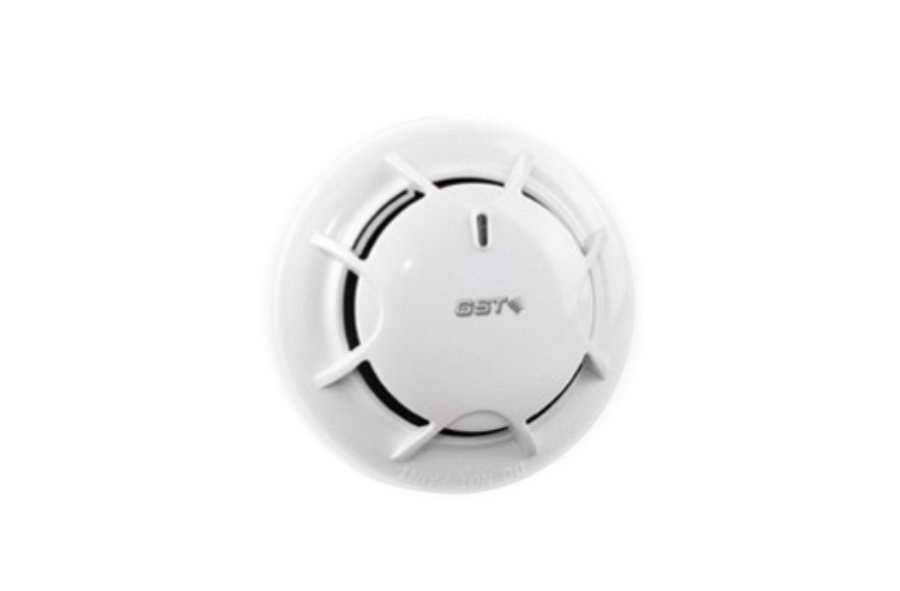

DI-9102E - Akıllı Adresli Optik Duman Dedektörü

DI-9102E - Akıllı Adresli Optik Duman Dedektörü

Gst Stokta Mevcut

Ürün Kodu: 191903000002
Barkod: DI*9102E

GST United Technologies
Yangın Algılama Sistemleri

AKILLI ADRESLİ YANGIN ALGILAMA

DI-9102E
Akıllı Adresli Optik Duman Dedektörü

Fotoelektrik ışık saçılımı teknolojisi, elektronik adresleme, drift kompanzasyonu ve gelişmiş kendi kendini teşhis fonksiyonlarını bir araya getiren profesyonel yangın algılama çözümü.

EN 54-7 LPCB 360° Alarm LED 2 Hassasiyet Seviyesi

GST DI-9102E

360° Alarm LED Görünürlüğü

1–242 Elektronik Adres Aralığı

EN 54-7 LPCB / Seviye 1

GST DI-9102E Akıllı Adresli Optik Duman Dedektörü , yangın alarm kontrol panelleri ve diğer alarm cihazlarıyla birlikte adreslenebilir yangın algılama sistemlerinde kullanılmak üzere geliştirilmiştir. Fotoelektrik ışık saçılımı yöntemiyle duman algılaması gerçekleştirir. Elektronik adresleme, drift kompanzasyonu, kirlilik kontrolü, kendi kendini teşhis ve çıkarılabilir algılama odası gibi özellikleriyle güvenilir algılamayı ve bakım kolaylığını destekler.

Öne Çıkan Akıllı Özellikler

Elektronik Adresleme

1–242 aralığında elektronik olarak adreslenebilir. P-9910B programlama cihazıyla sahada adres değişikliği ve yeniden programlama yapılabilir.

Drift Kompanzasyonu

Algılama odasındaki zamanla oluşan değişimlerin etkilerini dengeleyerek güçlü çevresel uyum ve algılama kararlılığı sağlamaya yardımcı olur.

360° Yangın Alarm LED'i

Kırmızı gösterge normal yoklamada yanıp söner, alarm durumunda sürekli yanar. Yangın LED'i 360 derece görünürlük sağlar.

Kapatılabilir Polling LED'i

Normal çalışma durumundaki yoklama LED'i programlanarak kapatılabilir. Işık hassasiyeti bulunan alanlarda avantaj sağlar.

İki Hassasiyet Seviyesi

Seviye 1 ve Seviye 2 olmak üzere iki programlanabilir hassasiyet seçeneği bulunur. EN 54-7 sertifikalı ayar Seviye 1'dir.

Reed Anahtarı ile Test

Manyetik reed anahtarı yardımıyla dedektörün test fonksiyonuna erişilebilir. Periyodik kontrol işlemlerini kolaylaştırır.

Kendi Kendini Teşhis

Self-diagnosis özelliği sayesinde cihaz durumunun kontrolünü destekler. Algılama odasındaki kirlilik durumunu kontrol edebilir.

Çıkarılabilir Algılama Odası

Yenilikçi çıkarılabilir algılama odası, bakım ve temizlik işlemlerinin daha kolay gerçekleştirilmesini sağlar.

Harici Alarm Göstergesi

Uzak alarm göstergesi çıkışı bulunur. C-9314P harici gösterge bağlantısını destekler.

EN 54-7 / LPCB

EN 54-7 standardına göre LPCB sertifikasyonuna sahiptir. Sertifikalı hassasiyet ayarı Seviye 1 olarak belirtilmiştir.

GST DI-9102E ile Akıllı Algılama

Profesyonel yangın algılama projelerinde güvenilir algılama, kolay programlama ve bakım avantajlarını bir araya getirir.

Fotoelektrik duman algılama
Elektronik programlanabilir adres
Drift kompanzasyonu
Algılama odası kirlilik kontrolü
360° görünür alarm LED'i
Kapatılabilir yoklama LED'i
Reed anahtarıyla test
C-9314P uzak gösterge desteği

Teknik Özellikler

Teknik Parametre	Değer / Açıklama
Marka / Model	GST / DI-9102E
Ürün Tipi	Akıllı Adresli Optik Duman Dedektörü
Algılama Teknolojisi	Fotoelektrik / Işık Saçılımı
Nominal Gerilim	24 V DC
Çalışma Gerilimi	16–28 V DC
Bekleme Akımı	≤ 0,8 mA
Alarm Akımı	≤ 1,8 mA (Harici gösterge olmadan) ≤ 3,8 mA (Harici gösterge ile)
Alarm Göstergesi	Kırmızı LED. Normal yoklamada yanıp söner, alarmda sürekli yanar.
Adresleme	Elektronik Programlama
Programlama Cihazı	P-9910B
Adres Aralığı	1–242
Hassasiyet	2 Programlanabilir Seviye
Fabrika Hassasiyet Ayarı	Seviye 1
Fabrika Polling LED Ayarı	Normal / Aktif
Loop Bağlantısı	Polaritesiz 2 Damarlı
Uzak Gösterge Bağlantısı	Polariteye Duyarlı 2 Damarlı
Çalışma Sıcaklığı	-10 °C ile +50 °C
Bağıl Nem	≤ %95, Yoğuşmasız
Gövde Malzemesi	ABS
Koruma Sınıfı	IP2X
Çap	100 mm
Yükseklik	54,5 mm (Taban Dahil)
Ağırlık	Yaklaşık 110 g
Montaj Delik Aralığı	45–75 mm
Standart	EN 54-7
Sertifikasyon	LPCB / Hassasiyet Seviye 1
Üretici Ürün Numarası	10106287

Teknik Not: EN 54-7 / LPCB sertifikasyonu kapsamında belirtilen hassasiyet ayarı Seviye 1'dir. Teknik veriler üreticinin DS10106287 dokümanı esas alınarak hazırlanmıştır.

Hassasiyet ve LED Programlama

P-9910B programlama cihazı ile adres, hassasiyet ve çalışma modu ayarları yapılabilir. Üreticinin belirttiği hassasiyet ve LED ayar kodları:

Dedektör Kodu	Hassasiyet	Polling LED
1	Seviye 1	Normal / Aktif
2	Seviye 2	Normal / Aktif
129	Seviye 1	Kapalı
130	Seviye 2	Kapalı

Fabrika Ayarı: Hassasiyet Seviye 1 + Polling LED Normal. Tablodaki kodlar adres numarası değil, hassasiyet ve LED çalışma modu kodlarıdır.

Bağlantı ve Montaj Bilgileri

Bağlantı Terminalleri

1 ve 3: Loop bağlantısı (polaritesiz)

2: Harici alarm göstergesi pozitif (+)

4: Harici alarm göstergesi negatif (-)

Kablolama ve Montaj

Önerilen kablo: 1,0 mm² ve üzeri yangın kablosu. Yerel standartlar esas alınmalıdır.

Montaj: Avrupa tipi standart sıva altı buatlarla uyumludur.

Delik aralığı: 45–75 mm.

Uyumlu GST Yangın Alarm Panelleri

GST100 GST200-2 GST200N GST-IFP8

Uyumlu Aksesuarlar ve Ekipmanlar

DB-01 – Standart Dedektör Tabanı

Ürün No: 30205764

Dedektör montajında kullanılan standart taban aksesuarı.

DC-9504E – Taban Tipi İzolatör

Ürün No: 10105103

GST tarafından uyumlu aksesuar olarak listelenen taban tipi izolatör.

C-9314P – Harici Alarm Göstergesi

Ürün No: 10102339

Dedektörün uzak gösterge çıkışına bağlanabilir.

P-9910B – Programlama Cihazı

Ürün No: 10104894

Adres, hassasiyet ve çalışma modu ayarları için kullanılır.

Aksesuar Bilgisi: Belirtilen ekipmanlar üreticinin listelediği uyumlu aksesuarlardır. Ürün paketine dahil oldukları anlamına gelmez.

Kullanım Alanları

Oteller Restoranlar Ofis Binaları Okullar Bankalar Depolar Kütüphaneler Bilgisayar Odaları Elektrik ve Şalt Odaları
