DI-9300E - Dijital Tekli Giriş Modülü
- Ürün Kodu
- 191904000002
- Barkod
- DI*9300E
Detay

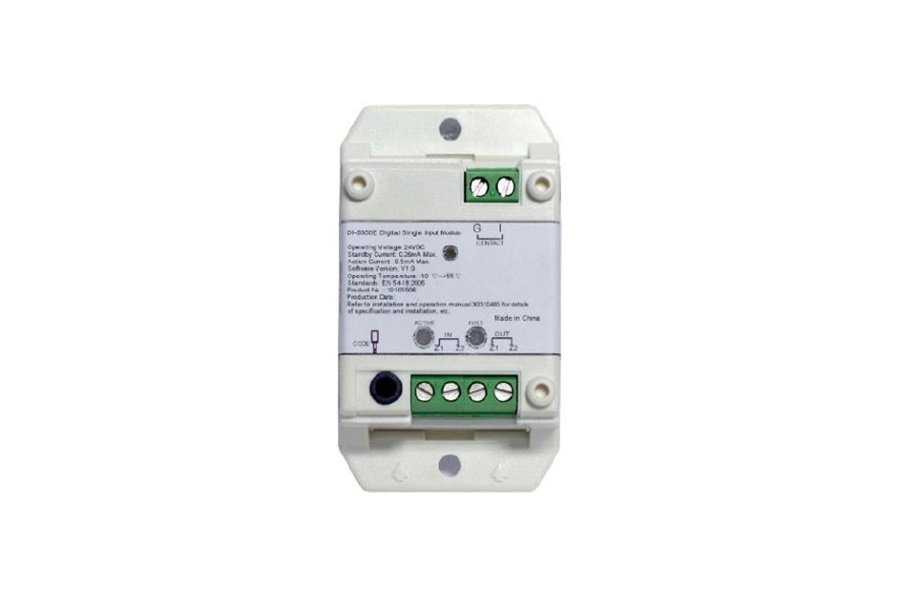

DI-9300E - Dijital Tekli Giriş Modülü
Özellikler:
- Normalde kapalı (NC) veya normalde açık (NO) giriş, el tipi programlayıcı ile ayarlanabilir.
- Elektronik adresleme özelliği, adreslerin sahada değiştirilebilmesini sağlar.
- Dahili mikroişlemci, mesajları akıllı bir şekilde işler.
- Giriş terminalleri, AD örnekleme yaparak doğru test verileri sağlar.
- DIN rayına veya duvara montaj yapılabilir.
- Standart: EN 54-18: 2005.
Açıklama:
- DI-9300E Dijital Tek Giriş Modülü, yangın söndürme cihazlarından normalde açık veya normalde kapalı anahtar sinyalini alır ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir.
- Bu tür bir cihaz aktive olduğunda, modül çıkış sinyalini FACP’ye iletir ve ilgili cihazları alarm veya aktivasyon durumuna geçirir.
Bağlantı ve Kablolama:
-
Modülün terminalleri aşağıdaki gibidir:
- (Z1, Z2): FACP çevrim bağlantısı, polarite duyarsızdır.
- (I, G): Normalde açık kontak ile bağlantı yapılır. Alarm durumunda veya durum değişikliğinde kapatır. Ayrıca el tipi programlayıcı ile normalde kapalı giriş olarak ayarlanabilir.
- CODE: Programlayıcı ile bağlantı yapılır.
-
Önerilen Kablolama: Minimum 1.0mm² yangın kablosu kullanılmalıdır. Yerel kodlara uygun olarak yapılmalıdır.
Kurulum:
- Uyarı: Modülü kurmadan önce, çevrimden gelen gücü kesin ve montaj rayının güvenli bir şekilde takılı olduğundan emin olun.
- Kurulumdan önce, muhafazanın sağlam olduğundan ve işaretlemelerin tam olduğundan emin olun.
- Modül, 35mm DIN rayı üzerine monte edilebilir.
- Ayrıca, duvara monte etmek için 4 montaj vidası kullanılabilir. Minimum montaj alanı: 67mm.
Uygulama:
- Modül, aşağıdaki cihazların durumunu izlemek için kullanılabilir:
- Su akış göstergesi, basınç anahtarı, pozisyon anahtarı, sinyal vanası ve Açık/Kapalı sinyali geri besleme yapabilen diğer cihazlar.
Programlama Parametreleri:
- Parametreler, P-9910B programlayıcı ile programlanabilir.
- Varsayılan parametre: Normalde açık (NO).
- Giriş direnci ve ürün durumu ilişkisi aşağıdaki gibidir:
| Giriş Modu | I/G Direnci | Giriş Durumu |
|---|---|---|
| Normalde Açık (NO) | < 1 kΩ | Aktif |
| > 11.7 kΩ | Hata | |
| Diğer | Normal | |
| Normalde Kapalı (NC) | < 1 kΩ | Hata |
| > 11.7 kΩ | Aktif | |
| Diğer | Normal |
Teknik Özellikler:
| Özellik | Açıklama |
|---|---|
| Çalışma Voltajı | Çevrim: 24VDC (16V - 28V) |
| Bekleme Akımı | ≤ 0.26mA |
| Çalışma Akımı | ≤ 0.5mA |
| Programlama | Elektronik olarak adresleme yapılabilir |
| Adres Aralığı | 1 - 242 |
| LED Göstergeleri | Aktif LED: Kırmızı, aktivasyonda yanar. Hata LED: Sarı, giriş hatasında yanıp söner. |
| Koruma Derecesi | IP30 |
| Çalışma Sıcaklığı | -10°C - +55°C |
| Bağıl Nem | %95’e kadar, yoğunlaşmayan |
| Montaj Tipi | 35mm DIN rayı |
| Malzeme ve Renk | ABS, beyaz (RAL9016) |
| Boyutlar (UxGxY) | 78mm × 45.3mm × 28.5mm |
| Ağırlık | Yaklaşık 36.8g |
Aksesuarlar ve Araçlar
| Model Adı | Açıklama |
|---|---|
| P-9910B | El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir |
| RT-0.25W-4.7kΩ ±5%-25mm | Direnç, ürünle birlikte verilir |
| Özellik | Açıklama | |||||
|---|---|---|---|---|---|---|
| Ürün Adı | DI-9300E Dijital Tek Giriş Modülü | |||||
| Çalışma Modu | Normalde açık veya normalde kapalı girişleri alabilir ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir. | |||||
| Elektronik Adresleme | Adresler el tipi programlayıcı ile değiştirilebilir. | |||||
| Mikroişlemci Özelliği | Mikroişlemci, mesajları akıllı bir şekilde işler ve doğru sonuç verir. | |||||
| Çalışma Voltajı | Çevrim: 24VDC (16V - 28V) | |||||
| Bekleme Akımı | ≤ 0.26mA | |||||
| Çalışma Akımı | ≤ 0.5mA | |||||
| Programlama Yöntemi | Elektronik olarak adresleme yapılabilir. | |||||
| Adres Aralığı | 1 - 242 arası adres kaplayabilir. | |||||
| LED Göstergeler | **Aktif LED**: Kırmızı, aktivasyonda yanar. **Hata LED**: Sarı, giriş hatasında yanıp söner. |
|||||
| Koruma Derecesi | IP30 | |||||
| Çalışma Sıcaklığı | -10°C - +55°C | |||||
| Bağıl Nem | %95’e kadar, yoğunlaşmayan | |||||
| Montaj Tipi | 35mm DIN rayına veya duvara montaj yapılabilir. | |||||
| Malzeme ve Renk | ABS, beyaz (RAL9016) | |||||
| Boyutlar (UxGxY) | 78mm × 45.3mm × 28.5mm | |||||
| Ağırlık | Yaklaşık 36.8g | |||||
| Aksesuarlar ve Araçlar |
|
