P-9910B - Akıllı Adresli Programlayıcı

Gst Stokta Mevcut

Ürün Kodu: 191901000063
Barkod: P*9910B

Detay

GST Gulf Security Technology
Yangın Algılama Sistemleri

PROFESYONEL ADRESLEME VE PROGRAMLAMA

P-9910B

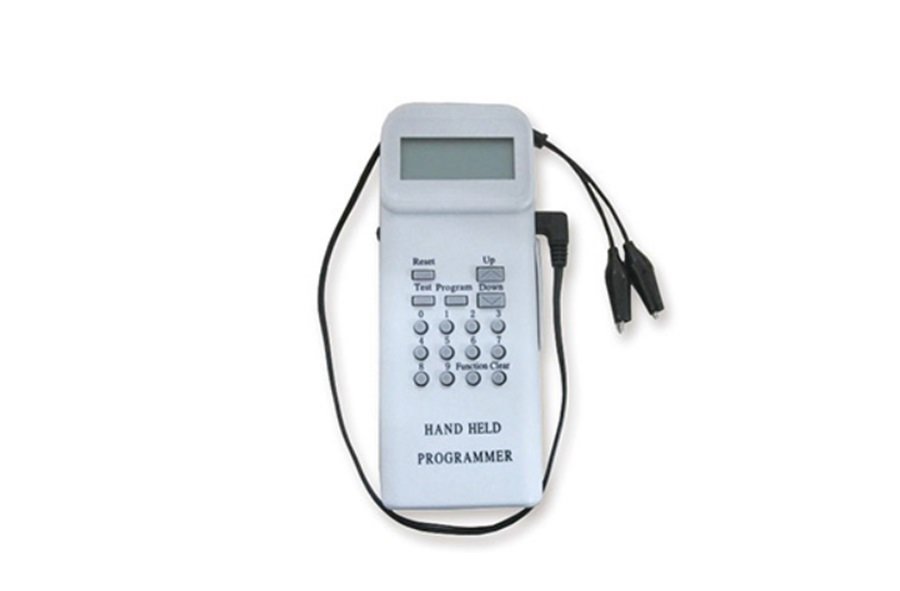

Akıllı Adresli El Tipi Programlayıcı

GST adreslenebilir yangın algılama cihazlarının adres, cihaz tipi, hassasiyet ve çalışma parametrelerini okumak ve programlamak için geliştirilmiş taşınabilir, LCD ekranlı el tipi programlama cihazı.

4 Karakterli LCD 9V Pil I2C Arayüzü Otomatik Kapanma

GST

H003

F ↑ T 1 2 3 4 5 6 7 8 9 C 0 ↓

HAND HELD PROGRAMMER

GST P-9910B

9V Pil ile Çalışma

4 Hane Alfanümerik LCD

≤8 mA Çalışma Akımı

GST P-9910B Akıllı Adresli El Tipi Programlayıcı (Hand Held Programmer) , GST adreslenebilir yangın algılama sistemlerinde kullanılan uyumlu dedektörlerin ve modüllerin elektronik parametrelerini okumak ve programlamak üzere geliştirilmiştir. Cihazın adres, tip ve hassasiyet bilgilerini görüntüleyebilir; desteklenen parametrelerin değiştirilmesini sağlar. Ayrıca GST8903 grafik tekrarlayıcı panelinin adres ve LED konfigürasyonları için kullanılabilir. Hafif ve kompakt tasarımı, dört karakterli alfanümerik LCD ekranı, düşük enerji tüketimi ve otomatik kapanma özelliği sayesinde saha programlama çalışmalarında pratik bir çözüm sunar.

Öne Çıkan Akıllı Özellikler

Elektronik Adres Programlama

Uyumlu GST adreslenebilir dedektör ve modüllerin adres bilgilerini okuyabilir ve yeniden programlayabilir.

Hassasiyet Ayarları

Desteklenen dedektörlerde hassasiyet seviyelerinin okunmasına ve uygun çalışma parametrelerinin ayarlanmasına olanak sağlar.

Cihaz Tipi ve Parametre Okuma

Uyumlu dedektörlerin veya modüllerin cihaz tipi ve çalışma parametrelerinin görüntülenmesini destekler.

4 Karakterli LCD Ekran

Alfanümerik LCD ekran sayesinde cihaz bilgileri, girilen parametreler ve uyarı göstergeleri okunabilir.

I2C Arayüz Desteği

I2C bağlantısı sayesinde GST8903 grafik tekrarlayıcı paneli ve desteklenen yansıtıcı ışın dedektörleri programlanabilir.

Tekrarlayıcı Panel Programlama

GST8903 tekrarlayıcı panelinde adres, LED sayısı ve LED kullanıcı kodlarının okunması ve ayarlanmasını destekler.

Düşük Enerji Tüketimi

Düşük tüketimli bekleme fonksiyonu sayesinde enerji tasarrufunu destekler. Bekleme akımı en fazla 100 mikroamperdir.

Otomatik Kapanma

Uzun süre kullanılmadığında otomatik kapanma fonksiyonu devreye girer. Reset tuşuyla yeniden etkinleştirilebilir.

Düşük Pil Uyarısı

Pil gerilimi düştüğünde LCD ekranda LB göstergesi görüntülenir ve pilin değiştirilmesi gerektiğini belirtir.

Taşınabilir Kompakt Tasarım

164 × 64 × 24 mm boyutlarındaki el tipi tasarım, yangın algılama sistemlerinin devreye alma, test ve bakım işlemlerinde taşınabilir kullanım sunar.

GST P-9910B ile Kontrollü Programlama

Yangın algılama sistemlerinde kullanılan adreslenebilir cihazların yapılandırılması için geliştirilen profesyonel el tipi programlama çözümü.

Elektronik adres okuma ve yazma
Dedektör hassasiyet programlama
Cihaz tipi ve parametre kontrolü
4 karakterli alfanümerik LCD
GST8903 panel programlama desteği
I2C bağlantı arayüzü
Otomatik kapanma ve güç tasarrufu
Düşük pil uyarı göstergesi

Teknik Özellikler

Teknik Parametre	Değer / Açıklama
Marka / Model	GST / P-9910B
Ürün Adı	Akıllı Adresli El Tipi Programlayıcı
İngilizce Ürün Adı	Hand Held Programmer
Genbayi Ürün Kodu	191901000063
Üretici Ürün Numarası	10104894
Besleme Kaynağı	1 Adet 9V Pil
Çalışma Akımı	≤ 8 mA
Bekleme Akımı	≤ 100 µA
Ekran Tipi	4 Karakterli Alfanümerik LCD
Programlama İşlevleri	Adres, cihaz tipi, hassasiyet ve desteklenen çalışma parametreleri
Bağlantı Türleri	Loop Bağlantısı / I2C Arayüzü
Desteklenen Cihaz Grupları	GST I ve DI Serisi Uyumlu Adreslenebilir Cihazlar, GST8903 Tekrarlayıcı Panel
Güç Tasarrufu	Düşük Tüketim Modu / Otomatik Kapanma
Düşük Pil Göstergesi	LCD Ekranda LB
Çalışma Sıcaklığı	-10 °C ile +50 °C
Bağıl Nem	≤ %95, Yoğuşmasız
Boyutlar	164 × 64 × 24 mm
Çevresel Uyum	WEEE ve RoHS
Üretici Teknik Föyü	DS10104894

Teknik Bilgi: Cihazın programlayabildiği adresler, fonksiyonlar ve çalışma modları bağlanan dedektör veya modülün modeline göre değişebilir. İşlemlerde ilgili GST cihazının güncel programlama talimatları esas alınmalıdır.

Cihaz Yapısı ve Kontrol Elemanları

Güç Anahtarı

Programlayıcının açılması ve kapatılması için kullanılır.

Alfanümerik LCD Ekran

Dedektör bilgilerini, programlama parametrelerini, kullanıcı girişlerini ve düşük pil göstergesini görüntüler.

Loop / Çevrim Girişi

Uyumlu adreslenebilir dedektörlerin ve modüllerin programlayıcıya bağlanmasını sağlar.

I2C Bağlantı Girişi

GST8903 grafik tekrarlayıcı paneli ve desteklenen I2C cihazlarıyla bağlantı kurulması için kullanılır.

Reset / Sıfırlama Tuşu

Otomatik kapanma sonrasında cihazın yeniden çalıştırılması için kullanılır.

Kontrol Tuşları

Test, Program, Function, Clear ve yön tuşlarıyla gerekli programlama işlemleri gerçekleştirilir.

Pil Yuvası ve Kapağı

9V pilin yerleştirilmesi ve değiştirilmesi için kullanılır.

Sabitleme Vidası ve İsim Levhası

Sabitleme vidası gövde parçalarını ve PCB'yi tutar. İsim levhası cihazın arka bölümündedir.

Kullanım ve Çalışma Prensibi

Pilin Yerleştirilmesi

Arka pil kapağını açın. 9V pili uygun kutuplarla yerleştirin ve kapağı kapatın.

Cihazın Açılması

Güç anahtarını ON konumuna getirin. LCD ekranda H003 göstergesinin görülmesi cihazın başlatıldığını gösterir.

Dedektör veya Modül Bağlantısı

Uyumlu cihazı bağlantı kablosu aracılığıyla programlayıcının loop girişine bağlayın.

Parametre Okuma

İlgili cihazın test ve okuma işlemlerini üreticinin belirttiği tuş sırasıyla gerçekleştirin.

Adres ve Parametre Programlama

Desteklenen cihazlarda adres, cihaz tipi ve hassasiyet gibi ayarları ilgili cihaz kılavuzundaki yöntemle programlayın.

Programlama Doğrulaması

Yazılan parametreleri yeniden okuyarak yapılan ayarların doğru kaydedildiğini kontrol edin.

Programlama Uyarısı: Dedektör ve modüllerde kullanılan tuş kombinasyonları, fonksiyon kodları ve programlama işlemleri cihaz modeline göre farklılık gösterebilir. Yanlış parametre değişiklikleri yangın algılama sisteminin çalışma davranışını etkileyebilir. İşlemler yetkili teknik personel tarafından üretici kılavuzuna uygun şekilde yapılmalıdır.

Bağlantı ve Programlama Seçenekleri

Adreslenebilir Dedektör ve Modüller

Programlayıcının loop girişine uygun bağlantı kablosuyla bağlanır.

Uyumlu cihazların adres, cihaz tipi ve desteklenen parametreleri okunabilir ve ayarlanabilir.

GST8903 Grafik Tekrarlayıcı Panel

Programlayıcının I2C girişi ile uygun PS/2 bağlantısı üzerinden iletişim kurulur.

Tekrarlayıcı panel adresi, LED sayısı ve LED kullanıcı kodları gibi parametreler programlanabilir.

Uyumlu GST Cihaz Grupları

GST Adreslenebilir Cihazlar

Üretici tarafından desteklenen GST I ve DI serisi cihazlarda programlama işlemleri için kullanılır.

GST I Serisi GST DI Serisi Dedektörler Modüller Uyumlu Butonlar

I2C ve Özel Cihazlar

I2C arayüzü üzerinden desteklenen özel GST cihazlarıyla kullanılabilir.

GST8903 I-9105R C-9105R*

Uyumluluk Bilgisi: GST8903 ve I-9105R modelleri üreticinin DS10104894 föyünde belirtilmektedir. * C-9105R modeli programlayıcı kullanım kılavuzunda belirtilen cihazlar arasındadır. Kesin programlama işlevleri ilgili modelin kullanım kılavuzundan doğrulanmalıdır.

Pil Yönetimi ve Güç Tasarrufu

Düşük Pil Uyarısı – LB

LCD ekranda LB göstergesi belirdiğinde pil gerilimi düşüktür.

Programlama işlemlerinin sağlıklı sürdürülebilmesi için pil değiştirilmelidir.

Otomatik Kapanma ve Reset

Uzun süre işlem yapılmadığında cihaz otomatik olarak düşük tüketim moduna geçebilir veya kapanabilir.

Reset tuşu kullanılarak cihaz tekrar etkinleştirilebilir.

Sorun Giderme ve Kontrol

Cihaz Açılıyor Ancak Ekran Boş

Kontrol 1: 9V pilin gerilimini ve yerleşimini kontrol edin.

Kontrol 2: Pil ile devre kartı arasındaki bağlantıyı kontrol edin.

Sorun devam ederse cihazın iç devresinde arıza bulunabilir.

Programlama İşlemi Yapılamıyor

Kontrol 1: Bağlanan dedektörün veya modülün uyumlu olduğunu doğrulayın.

Kontrol 2: Bağlantı kablosu ve terminalleri kontrol edin.

Kontrol 3: Kısa devre, bağlantı hatası veya iç devre arızası olasılığını değerlendirin.

Servis Notu: Cihazın içinde bir arıza olduğundan şüpheleniliyorsa yetkili teknik servise başvurulmalıdır. Programlama işlemlerinde kullanılan cihaz ve bağlantı ekipmanlarının üretici talimatlarına uygun olması önemlidir.
