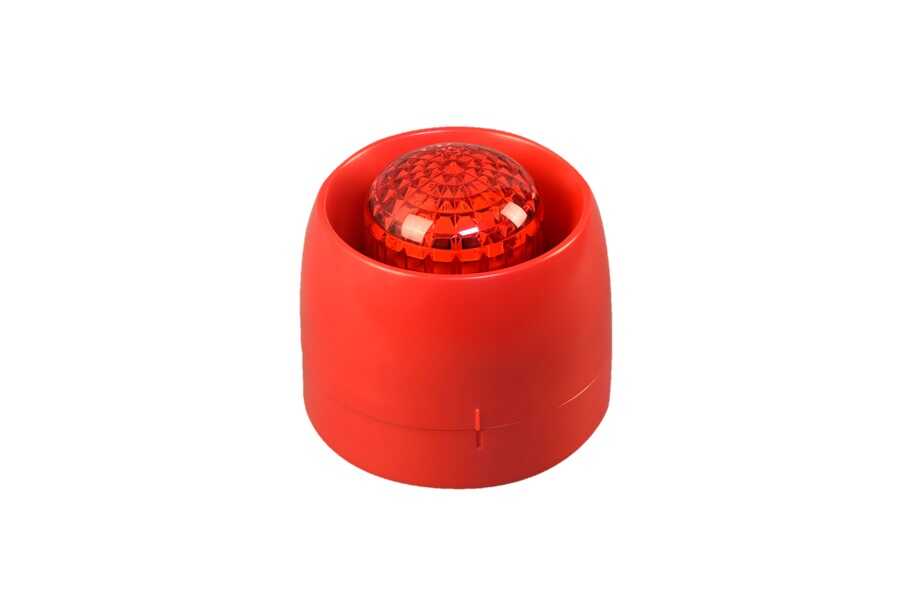

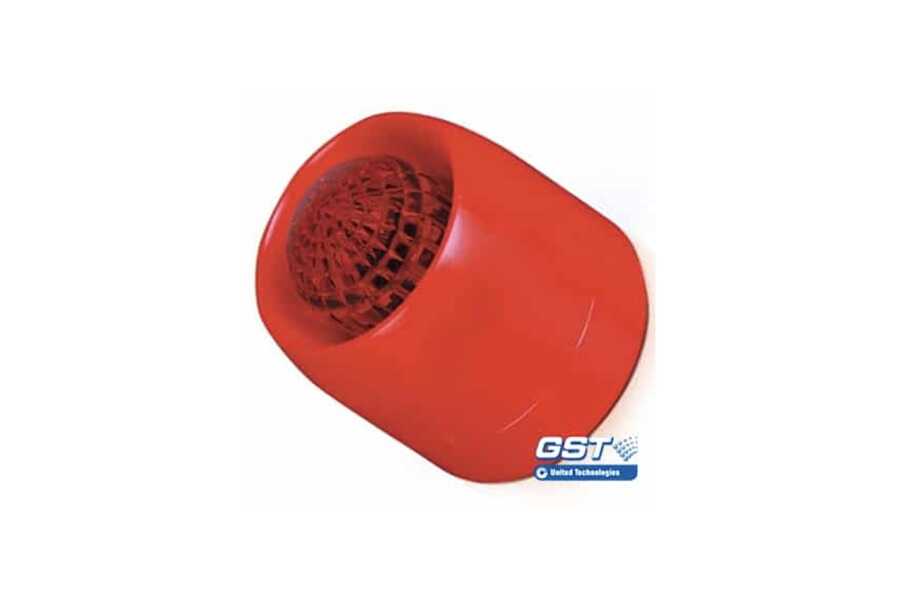

I-9403 - Akıllı Adresli Flaşörlü Siren (24V Beslemeli)
- İki parçalı yapısı ile kolay kurulum
- 16 programlanabilir alarm sesi
- Opsiyonel Evacuate + Uyarısı modu
- Yüksek yoğunluklu LED ile flaş
- Özel uygulamalar için ses açma-kapatma
- İsteğe bağlı harici 24VDC güç girişi
- İsteğe bağlı Güç Tasarrufu Modu veya Yüksek Tüketim Modu
- Elektronik adreslenebilir
- LPCB Onaylı
Özellikler:
- Ultra parlak LED'ler ışık kaynağı olarak kullanılır. İsteğe bağlı olarak şeffaf renksiz lens (C-94WL) mevcuttur.
- Çevrim gücü ile veya harici 24V güç ile çalışabilir.
- Enerji tasarrufu modu ve normal tüketim modu (fabrika ayarı) arasında seçim yapılabilir.
- Tekli veya çift adres olarak programlanabilir.
- Çalışma Modları:
- Sesli ve ışıklı alarm (Varsayılan)
- Sadece ışıklı alarm
- Sadece sesli alarm
- Standart: EN 54-3 uyumlu.
Açıklama:
- I-9403 Akıllı Sesli ve Işıklı Alarm Cihazı, yangın alarm kontrol paneli tarafından tetiklenebilir.
- Alarm verildiğinde, yüksek sesli ve görsel uyarı sinyali üreterek sahadaki insanları uyarır.
- 25.5mm yükseklikte sığ taban ve 40mm yüksekliğinde derin taban seçenekleri mevcuttur. Ürün sığ taban ile gelir; derin taban (C-94DB) ayrı sipariş edilmelidir.
Bağlantı ve Kablolama:
- Z1 (2), Z2 (4): Kontrol panelinin çevrim bağlantısı (polarite duyarsız).
- D1 (9), D2 (7): Harici 24VDC güç bağlantısı (polarite duyarsız).
- Önerilen Kablolama: D1, D2, Z1 ve Z2 terminalleri için 1.5mm² veya daha kalın yangın kablosu kullanımı önerilir ve yerel yönetmeliklere uygun olmalıdır.
Kurulum:
- Yüzey montajında, sesli ve ışıklı alarm cihazı tavandan 0.2m uzaklıkta yerleştirilmelidir.
- Taban ve alarm cihazı birbirine döndürülerek monte edilir.
- Montaj sırasında kabloları tabana geçirin ve ilgili terminallere bağlayın, ardından alarm cihazını tabana yerleştirip çevirerek sabitleyin.
- Hırsızlığa karşı koruma için, gövde üzerindeki yuvarlak çıkıntı kırılarak ST2.9×6.5 mm kendinden vidalı vida ile sabitlenmelidir.
Uygulama:
- Adres, ton, programlama yöntemi ve çalışma modu, P-9910B programcı ile ayarlanabilir.
- Tek adres modunda: Cihaz, belirlenen tonu çalar ve 1.4 Hz frekansında yanıp söner.
- Çift adres modunda:
- İlk adres aktive edildiğinde ön alarm tonu çalar ve 0.7 Hz frekansında yanıp söner.
- İkinci adres aktive edildiğinde normal alarm tonu çalar ve 1.4 Hz frekansında yanıp söner.
- Her iki adres birlikte aktive edildiğinde cihaz, normal alarm tonu çalar ve 1.4 Hz frekansında yanıp söner.
Çalışma Modu Ayarları:
- Sesli ve ışıklı alarm modu (Varsayılan): Kod 24.
- Sadece sesli alarm modu: Kod 20.
- Sadece ışıklı alarm modu: Kod 21.
Teknik Özellikler:
-
Çalışma Voltajı: Çevrim: 24V (20V
28V), Güç: 24V (20V28V) -
Bekleme Akımı:
- Enerji tasarrufu modu:
- Çevrim ile besleme: Çevrim izleme akımı ≤ 2mA, Başlangıç akımı ≤ 9mA.
- Harici 24V ile besleme: Çevrim izleme akımı ≤ 1mA, Başlangıç akımı ≤ 2mA, Güç izleme akımı ≤ 1mA, Başlangıç akımı ≤ 9mA.
- Normal mod:
- Çevrim ile besleme: Çevrim izleme akımı ≤ 2mA, Başlangıç akımı ≤ 35mA.
- Harici 24V ile besleme: Çevrim izleme akımı ≤ 1mA, Başlangıç akımı ≤ 35mA.
- Enerji tasarrufu modu:
-
Flaş Frekansı:
- Tek adres: 1.4×(1±20%) Hz
- Çift adres:
- İlk adres aktive: 0.7×(1±20%) Hz
- İkinci adres aktive: 1.4×(1±20%) Hz
-
Programlama Yöntemi: Tek veya çift adres olarak ayarlanabilir.
-
Adres Aralığı: 1 - 242.
-
Koruma Derecesi: IP33.
-
Çalışma Sıcaklığı: -10°C - +50°C.
-
Bağıl Nem: ≤ %95, yoğuşmasız.
-
Malzeme: ABS.
-
Boyutlar:
- Sığ Taban: 110mm × 95.9mm
- Derin Taban: 110mm × 110.4mm
-
Montaj Delik Aralığı: 55mm - 80mm.
-
Ağırlık:
- Sığ Taban: Yaklaşık 327.2g
- Derin Taban: Yaklaşık 355g.
Aksesuarlar ve Araçlar:
- C-94DB Derin Taban: Ayrı olarak sipariş edilmelidir.
- C-94WL Şeffaf Renksiz Lens: Ayrı olarak sipariş edilmelidir.
- P-9910B El Tipi Programlayıcı: Ayrı olarak sipariş edilmelidir.
Garanti:
- Ürün, tasarım, malzeme ve işçilik açısından garantilidir.
- Yanlış kurulum veya hatalı kullanım durumunda garanti geçersizdir.
- Ürün, EN54-23 standardına uygun olarak görsel alarm olarak kullanılmaz ve birincil uyarı olarak değerlendirilmemelidir.
Özellik Değer Çalışma Voltajı Çevrim: 24V (20V~28V)
Güç: 24V (20V~28V)Bekleme Akımı Enerji Tasarrufu Modu:
Çevrim İzleme Akımı ≤ 2mA
Başlangıç Akımı ≤ 9mA
Normal Mod:
Çevrim İzleme Akımı ≤ 2mA
Başlangıç Akımı ≤ 35mAFlaş Frekansı Tek Adres: 1.4×(1±20%) Hz
Çift Adres:
İlk Adres: 0.7×(1±20%) Hz
İkinci Adres: 1.4×(1±20%) HzProgramlama Yöntemi Tek veya Çift Adres Programlama Adres Aralığı 1 - 242 Koruma Derecesi IP33 Çalışma Sıcaklığı -10°C - +50°C Bağıl Nem ≤ %95, yoğuşmasız Malzeme ABS Boyutlar Sığ Taban: 110mm × 95.9mm
Derin Taban: 110mm × 110.4mmMontaj Delik Aralığı 55mm - 80mm Ağırlık Sığ Taban: Yaklaşık 327.2g
Derin Taban: Yaklaşık 355g
