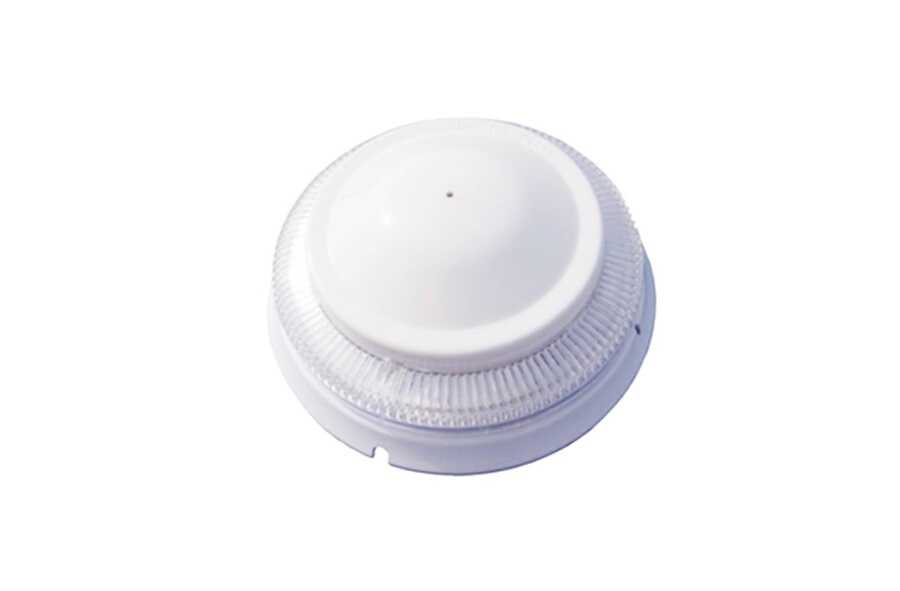

DI-9406 - Adreslenebilir Flaşörlü Sirenli Dedektör Tabanı

DI-9406
Ürün Kodu : 282801000003 GST
Fiyat Alarmı Favorilerime Ekle
Paylaş:
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar
  • Tavsiye Et
  • Resimler

  • DI-9406 - Adreslenebilir Flaşörlü Sirenli Dedektör Tabanı

    • “Sandviç” yapısı ile kolayca DB-01 tabanı ve bir dedektör arasına monte edilebilir.
    • Üç çalışma modu ayarlanabilir (Mod I, II, III ve son iki mod ön alarm durumu ile kullanılabilir).
    • 16 farklı ses tonu ve parlak flaş ışığı mevcuttur.
    • Elektronik adresleme özelliğine sahiptir. Adres ve tonlar sahada değiştirilebilir.
    • Ton 14 ve 16, EN54-3 standardına uygundur.

    • DI-9406 Adreslenebilir Flaş Işıklı Taban, doğrulanan bir yangın durumunda sesli ve görsel uyarı ile tahliye için sahada kurulur.
    • Bu taban, yangın alarm kontrol paneli (FACP) ile yerleşik bir mikroişlemci aracılığıyla iletişim kurar.
    • FACP'den bir başlatma komutu aldığında, mikroişlemci önceden ayarlanmış yangın alarm sesini ve parlak LED ışığını üretir.

    Bağlantı ve Kablolama:

    • Bağlantı Terminalleri:
      • Z1(1), Z2(3): FACP'nin sinyal döngüsü, polariteye duyarsız.

    Önerilen Kablolama:

    • 1.0mm² veya daha büyük yangın kablosu kullanılmalıdır, yerel yönetmeliklere uyulmalıdır.

    Kurulum:

    1. Güç bağlantısını kesmeden önce, tüm tabanların doğru bir şekilde sabitlendiğinden ve her tabanın bağlantılarının doğru yapıldığından emin olun.
    2. Kurulum şeması Şekil 2'de gösterilmiştir.
    3. Dedektör tabanını 2 adet vidalı bağlantı ile sabitleyin ve kabloları doğru bir şekilde bağlayın.
    4. Flashing beacon tabanını saat yönünde döndürerek B işaretinden D işaretine getirin. Taban kapak ile birlikte geliyorsa, kapak yön işaretini taban üzerindeki A işaretine hizalayın ve saat yönünde B işaretine getirin.

    Uygulama:

    • Flaş ışıklı taban, akıllı ısı ve duman dedektörlerinin tabanı olarak kullanılabilir ve bu sayede algılama ve alarmı tek bir cihazda birleştirir.
    • FACP çevrimine ek bir güç kaynağı olmadan bağlanabilir.

    Çalışma Modu ve Ton Seçimi:

    • Flaş ışıklı tabanın üç çalışma modu vardır:
      1. Mod I: 1-16 arası tonlar.
      2. Mod II: 17-32 arası tonlar.
      3. Mod III: 33-48 arası tonlar.

    Çalışma Modları:

    Mod Adres Tipi Alarm Türü
    I Tek adres, bir döngü noktası kaplar. Bağımsız. Başlatıldığında alarm sinyali verir.
    II İkili adres, dedektör ile aynı yüksek adresi paylaşır. Yüksek adreste ön alarm ve düşük adreste alarm sinyali verir.
    III İkili adres, ayrı ayrı adresleri kaplar. Düşük adreste ön alarm, yüksek adreste alarm sinyali verir.

    Teknik Özellikler:

    Özellik Açıklama
    Çalışma Voltajı 24VDC (20V - 28V)
    Bekleme Akımı ≤ 1mA
    Alarm Akımı ≤ 6mA
    Bekleme Güç Tüketimi ≤ 0.024W
    Alarm Güç Tüketimi ≤ 0.144W
    Ses Seviyesi 85-92dB (1m mesafede, yatay A-ağırlıklı)
    Flaş İndikatörü Parlak kırmızı flaş, 1Hz frekans
    Kod Aralığı 1-242
    Koruma Sınıfı IP21C
    Çalışma Sıcaklığı -10°C - +50°C
    Bağıl Nem %95’e kadar, yoğunlaşmayan
    Malzeme ve Renk ABS, beyaz
    Boyutlar (Çap x Yükseklik) Çap: 152.4mm, Yükseklik: 43mm (kapaksız)
    Montaj Deliği Mesafesi 45mm - 80mm
    Ağırlık Yaklaşık 234g

    Aksesuarlar ve Araçlar:

    Model Adı Açıklama
    P-9910B El Tipi Programlayıcı Ayrı olarak sipariş edilmelidir
    RT-0.25W Sonlandırma Direnci (4.7kΩ) Ürün ile birlikte sağlanır

    Özellik Açıklama
    Ürün Adı DI-9406 Adreslenebilir Flaş Işıklı Taban
    Çalışma Alanı Yangın anında sesli ve görsel uyarı ile tahliye için kullanılır.
    Bağlantı Terminalleri Z1(1), Z2(3): FACP sinyal döngüsü, polariteye duyarsız.
    Önerilen Kablolama 1.0mm² veya üzeri yangın kablosu kullanılmalıdır, yerel yönetmeliklere uyulmalıdır.
    Kurulum 1. Gücü kesmeden önce tüm tabanların bağlantılarını kontrol edin.
    2. Dedektör tabanını 2 vidalı bağlantı ile sabitleyin.
    3. Flaş tabanını döndürerek sabitleyin.
    Çalışma Modları
    Mod Adres Tipi Alarm Türü
    Mod I Tek adres Bağımsız. Alarm sinyali verir.
    Mod II Çift adres Yüksek adreste ön alarm, düşük adreste alarm sinyali verir.
    Mod III Çift adres (ayrı) Düşük adreste ön alarm, yüksek adreste alarm sinyali verir.
    Çalışma Voltajı 24VDC (20V - 28V)
    Bekleme Akımı ≤ 1mA
    Alarm Akımı ≤ 6mA
    Ses Seviyesi 85-92dB (1m mesafede)
    Flaş İndikatörü Parlak kırmızı flaş, 1Hz frekans
    Malzeme ve Renk ABS, beyaz
    Boyutlar Çap: 152.4mm, Yükseklik: 43mm (kapaksız)
    Montaj Deliği Mesafesi 45mm - 80mm
    Ağırlık Yaklaşık 234g
    Aksesuarlar ve Araçlar
    Parça No. Cihaz Adı Ürün No.
    P-9910B El Tipi Programlayıcı 10104894
    RT-0.25W Sonlandırma Direnci (4.7kΩ) Sağlanır
