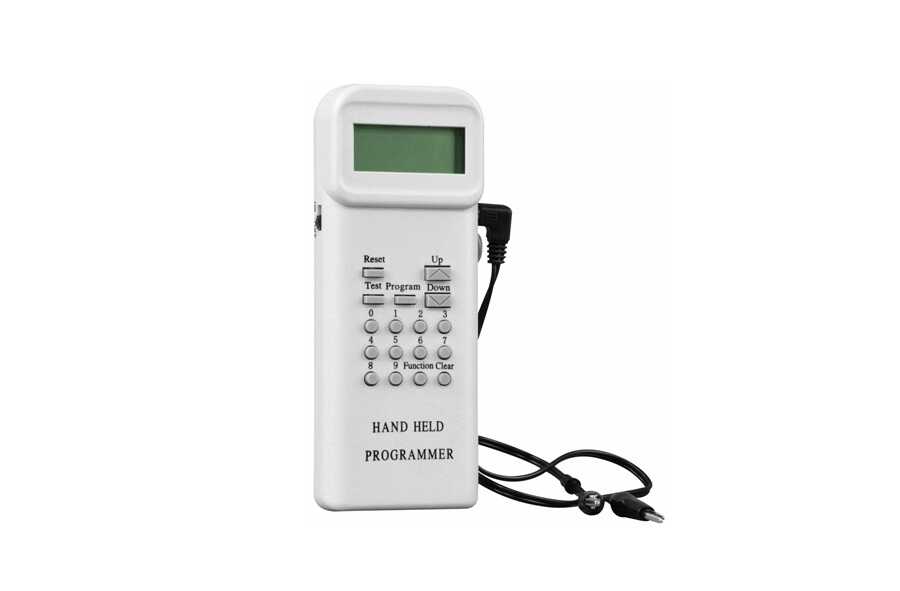

P-9910B - Akıllı Adresli Programlayıcı

P-9910B - Akıllı Adresli Programlayıcı

I. Genel Özellikler:

• P-9910B El Tipi Programlayıcı, adreslenebilir dedektörlerin veya modüllerin adresini, hassasiyetini ve cihaz tipini okuyabilir ve programlayabilir.
• Programlayıcı ayrıca tekrarlayıcı panellerin adresini, LED sayısını ve her LED'in kullanıcı kodunu okuyabilir ve programlayabilir.

II. Özellikler:

• Kompakt, el tipi bir ünite; küçük boyutlu, taşınması ve kullanımı kolay.
• Adreslenebilir dedektörleri, modülleri veya I2C arayüzüne sahip cihazları (örneğin, GST8903 grafik tekrarlayıcı panel, I-9105R Akıllı Yansıtıcı Işın Dedektörü ve C-9105R Konvansiyonel Yansıtıcı Işın Dedektörü) programlayabilir.
• Dört haneli alfanümerik LCD ekran.
• Düşük tüketim modu ve otomatik kapanma fonksiyonu.
• Düşük pil göstergesi.

III. Teknik Özellikler:

IV. Yapısı:

• Güç Anahtarı: Programlayıcıyı açıp kapatır.
• LCD Ekran: Tüm dedektör bilgilerini ve operatör tarafından girilen bilgileri görüntüler, düşük pil göstergesini gösterir.
• Çevrim Girişi: Programlayıcıyı adreslenebilir dedektörler veya modüllerle bağlamak için kullanılır.
• Tekrarlayıcı Panel Girişi (I2C): Programlayıcıyı GST8903 grafik tekrarlayıcı panel veya I2C modunda programlanan dedektörlerle bağlamak için kullanılır.
• Sıfırlama Tuşu: Programlayıcı uzun süre kullanılmadığında otomatik olarak kapandığında bu tuşa basarak tekrar açabilirsiniz.
• Montaj Vidası: Programlayıcının PCB'sini sabitler ve ön kapak ile arka kapağı birbirine bağlar.
• Batarya Kapağı: Bataryayı yerleştirmek için kullanılır.
• İsim Levhası: Programlayıcının arkasında bulunur.

V. Çalışma:

• Pilin İlk Kurulumu: Pil kapağını talimatlara uygun şekilde açın, pili doğru şekilde takın ve kapağı kapatın.
• Pil Değişimi: LCD ekranda “LB” göstergesi belirirse, pil düşük voltajda demektir ve değiştirilmesi gerekir.
• Sistem Bağlantısı:
  • Dedektörler veya modüller ile bağlantı: Bağlantı kablosunun bir ucunu programlayıcının çevrim girişine takın, diğer ucu dedektörlerin veya modüllerin çevrimine bağlayın.
  • Tekrarlayıcı paneller ile bağlantı: PS/2 konektörünün bir ucunu programlayıcının I2C girişine takın, diğer ucunu tekrarlayıcı panelin soketine bağlayın.
• Açma: Güç anahtarını “ON” konumuna getirin, LCD ekran “H003” gösterdiğinde programlayıcı düzgün çalışıyor demektir.
• Otomatik Kapanma Sonrası Sıfırlama: Uzun süre kullanılmadığında programlayıcı otomatik olarak kapandığında, sıfırlama tuşuna basarak tekrar açabilirsiniz.

VI. Sorun Giderme:

• Açıldıktan Sonra Hiçbir Şey Görünmüyor: Pil ve devre kartı arasındaki bağlantıyı kontrol edin. Sorun devam ederse, iç devrede hasar olabilir.
• Programlama Yapılamıyor: Programlanacak dedektör veya modülü ve bağlantı terminallerini kontrol edin. Bağlantı hatası veya kısa devre olup olmadığını kontrol edin. Sorun devam ederse, iç devrede hasar olabilir.

VII. Uygulama:

• Dedektörler ve Modüller için Uygulama:
  • Programlayıcı, dedektörlerin adresini, cihaz tipini ve hassasiyetini ayarlayabilir.
  • Programlama modu aktif hale getirildiğinde, test tuşuna basarak mevcut adresi ve diğer bilgileri görüntüleyebilirsiniz.
  • Adresleme veya parametre değişiklikleri yapmak için uygun adımlar ve şifrelerle ilgili işlemleri gerçekleştirebilirsiniz.
• Tekrarlayıcı Panel İçin Uygulama:
  • Adres, kullanıcı kodu ve LED konfigürasyonlarını ayarlayabilir.
  • LED'lerin sayısını ve kullanıcı kodlarını test ve programlama fonksiyonları ile değiştirebilirsiniz.
