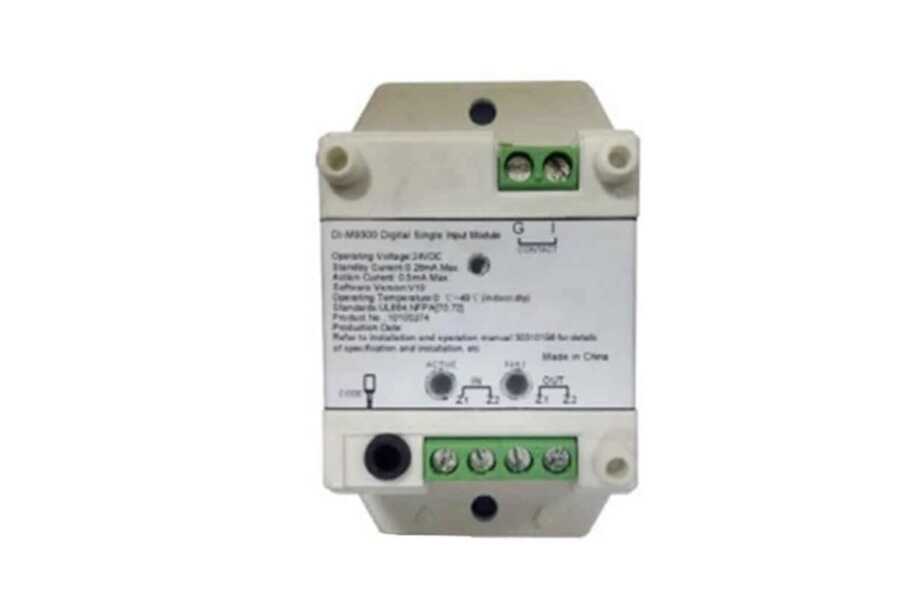

DI-M9300 - Dijital Tek Giriş Modülü

DI-M9300 - Dijital Tek Giriş Modülü

• Giriş portu, 4.7KΩ sonlandırma direnci (Parça Numarası: 3010786) ile bağlandığında Class B yol denetimini sağlar.
• Giriş portu, normalde açık (NO) veya normalde kapalı (NC) kuru kontak girişini izlemek için programlanabilir.
• Elektronik olarak adreslenebilir. Adresler sahada değiştirilebilir.
• Dahili mikroişlemci mesajları akıllıca işler.
• Giriş portu, hassas testler için AD örnekleme teknolojisi kullanır.
• Kılavuz ray montaj desteği.
• GST-M200 ve GST-IFP4M Yangın Alarm Kontrol Panelleri (FACP) ile uyumludur.
• Standartlar: UL864, NFPA [70, 72]

Açıklama:

DI-M9300 Dijital Tek Giriş Modülü, normalde açık veya normalde kapalı anahtar sinyallerini almak ve bu sinyalleri FACP'ye Sinyal Hattı Devresi (SLC) döngüsü aracılığıyla iletmek için kullanılır.

Bağlantı ve Kablolama:

• Z1, Z2 (IN & OUT): FACP'nin Sinyal Hattı Devresi (SLC) döngüsüne bağlanır, polariteye duyarlı değildir.
• I, G: Alarm durumunda kapanan giriş cihazının normalde açık (NO) kuru kontağına bağlanır. Ayrıca programcı ile normalde kapalı olarak ayarlanabilir.
• CODE: Programcıya bağlanır.
• Önerilen kablolama: Minimum 17 AWG (yerel kodlara uygun olmalıdır).

Uygulama:

Modül, su akış göstergesi, basınç anahtarı, pozisyon anahtarı, sinyal vanası gibi yangın baskılama cihazlarının durumunu izlemek için kullanılabilir. Parametreler P-9910B programlayıcı ile ayarlanabilir.

Programlama Parametreleri:

Programlayıcı standby durumundayken, Fn tuşuna ve ardından “3” tuşuna basın. Ekranda “—” işareti görünecek ve programlama moduna geçtiğini gösterecektir. Bir parametre girin ve “Programla” tuşuna basın. Ekranda “P” harfi göründüğünde programlama başarılı olmuştur.

Teknik Özellikler:

Aksesuarlar ve Araçlar:

• P-9910B El Tipi Programlayıcı: Ayrı satılır.
• RY-1W-4.7k±5％ Sonlandırma Direnci: Modülle birlikte verilir.

Sınırlı Garanti:

GST, ürünün garanti süresi boyunca tasarım, malzeme ve işçilik hatalarından arındırılmış olacağını garanti eder. Bu garanti, ürünün yanlış kurulmasından veya ürün talimatlarına uygun kullanılmamasından kaynaklanan hatalar için geçerli değildir. Bu kılavuz GST tarafından sağlanan ürün için geçerlidir.
