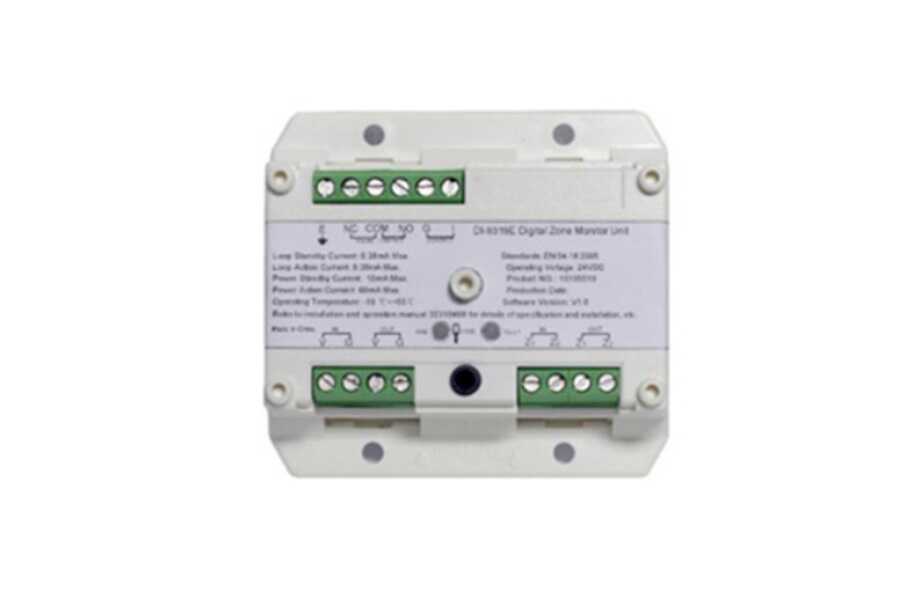

DI-9319E - Dijital Zone Monitör Modülü

DI-9319E
Ürün Kodu : 191904000003 GST
Fiyat Alarmı Favorilerime Ekle
Paylaş:
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar
  • Tavsiye Et
  • Resimler

  • DI-9319E - Dijital Zone Monitör Modülü

    Özellikler:

    • Giriş ve çıkışlar için kablo kontrolü yapılabilir.
    • Normalde açık (NO) veya normalde kapalı (NC) çıkış, otomatik olarak giriş portunun durumuna göre değişir.
    • Elektronik adresleme özelliği vardır. Adresler, saha içerisinde değiştirilebilir.
    • DIN rayına montaj veya duvar montajı yapılabilir.
    • Standart: EN 54-18: 2005 uyumlu.

    Açıklama:

    • DI-9319E Dijital Bölge İzleme Ünitesi (Unit), konvansiyonel dedektörlerle bağlantı kurmak için tasarlanmıştır ve bir adet adres kaplar.
    • Çevrimdeki herhangi bir cihaz alarm sinyali verdiğinde, bu sinyal Yangın Alarm Kontrol Paneline (FACP) iletilir ve panel, ünitenin adresini göstererek yangın alarmı oluşturur.

    Bağlantı ve Kablolama:

    • Aşağıda ünitenin terminalleri verilmiştir:

      • (Z1, Z2): Giriş ve çıkış çevrim bağlantısı, polarite duyarsızdır.
      • (V, G): 24VDC güç bağlantısı, V pozitif, G negatif terminaldir.
      • (I, G): Konvansiyonel dedektörlerle bağlantı.
      • (E): Topraklama kablosu. Eğer 24V güç devresi kablo kontrolü sağlıyorsa, bu terminal bağlanmamalıdır. Aksi takdirde, toprağa bağlanmalıdır.
      • (COM, NO, NC): Kuru röle çıkış terminalleri. COM ve NO normalde açık kontak, COM ve NC normalde kapalı kontaklardır (NOT: COM ve NO arasında 20kΩ’luk direnç vardır).
      • CODE: Programlayıcı ile bağlantı terminali.

    • Önerilen Kablolama: Tüm terminaller için 1.0mm² veya üzeri yangın kablosu kullanılmalıdır. Yerel kodlara uyulmalıdır.

    Kurulum:

    • Uyarı: Üniteyi kurmadan önce, çevrimden gelen gücü kesin ve montaj rayının güvenli bir şekilde takılı olduğundan emin olun.
    1. Kurulumdan önce, muhafazanın sağlam olduğundan ve işaretlemelerin tam olduğundan emin olun.
    2. Modül, 35mm DIN rayı üzerine monte edilebilir.
    3. Ayrıca, duvara monte etmek için 4 montaj vidası kullanılabilir. Montaj alanı: 67×40.5mm.

    Uygulama:

    • Çıkış çevrimine 30 adede kadar konvansiyonel cihaz bağlanabilir.

    • Aşağıdaki dedektör modelleri ile kullanılabilir:

      • DC 9101E, DC 9102E, DC 9103E, C-9101, C-9102, C-9103 ve C-9104 Dedektörleri.

    • Ünitenin parametreleri, saha içinde programlayıcı ile ayarlanabilir.

    Giriş Direnci (I/G Portu) Giriş Durumu
    0 - 100Ω Kısa devre hatası
    110 - 1.4kΩ Alarm durumu
    1.5 - 10kΩ Normal
    > 11kΩ Açık devre hatası

    Çıkış Portu Voltajı Çıkış Durumu
    < 8 V Hata durumu
    > 9 V Normal

    Teknik Özellikler:

    Özellik Açıklama
    Çalışma Voltajı Çevrim: 24VDC (16VDC-28VDC), Güç: 24VDC (20VDC-28VDC)
    Bekleme Akımı Çevrim ≤ 0.38mA, Güç ≤ 10mA
    Çalışma Akımı Çevrim ≤ 0.39mA, Güç ≤ 60mA
    Çıkış Kapasitesi 2A @ 30VDC
    Röle Çıkışı NO veya NC
    Giriş Kapasitesi 30 adede kadar konvansiyonel dedektör
    Programlama Yöntemi Elektronik olarak adreslenebilir. Kod aralığı: 1 - 242
    Alarm Göstergesi Kırmızı LED, yangın durumunda sürekli yanar.
    Hata Göstergesi Sarı LED, giriş veya çıkış hatasında yanıp söner.
    Koruma Derecesi IP30
    Çalışma Sıcaklığı -10°C - +55°C
    Bağıl Nem %95’e kadar, yoğunlaşmayan
    Montaj 35mm DIN rayına veya duvara montaj
    Malzeme ve Renk ABS, beyaz (RAL9016)
    Boyutlar (UxGxY) 85.3mm × 78mm × 33mm
    Ağırlık Yaklaşık 74.1g

    Aksesuarlar ve Araçlar:

    Model Adı Açıklama
    P-9910B El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir
    RT-0.25W-4.7kΩ ±5%-25mm Direnç, ürünle birlikte verilir

    Uyumlu Ürünler ve Modeller

    • GST100 Akıllı Yangın Alarm Kontrol Paneli
    • GST200-2 Akıllı Yangın Alarm Kontrol Paneli
    • GST-IFP8 Akıllı Yangın Alarm Kontrol Paneli

    Özellik Açıklama
    Ürün Adı DI-9319E Dijital Bölge İzleme Ünitesi
    Çalışma Modu Adreslenebilir yangın alarm sistemleri ile entegre çalışabilir ve konvansiyonel dedektörlerle bağlantı kurabilir.
    Elektronik Adresleme Adresler, el tipi programlayıcı ile değiştirilebilir.
    Röle Çıkış Kapasitesi 30VDC'ye kadar, 2A yük kapasitesi.
    Giriş Kapasitesi 30 adede kadar konvansiyonel dedektör bağlanabilir.
    Çalışma Voltajı Çevrim: 24VDC (16VDC - 28VDC), Güç: 24VDC (20VDC - 28VDC)
    Bekleme Akımı Çevrim: ≤0.38mA, Güç: ≤10mA
    Çalışma Akımı Çevrim: ≤0.39mA, Güç: ≤60mA
    Koruma Derecesi IP30
    Çalışma Sıcaklığı -10°C - +55°C
    Bağıl Nem %95’e kadar, yoğunlaşmayan
    Montaj 35mm DIN rayına veya duvara montaj yapılabilir.
    Malzeme ve Renk ABS, beyaz (RAL9016)
    Boyutlar (UxGxY) 85.3mm × 78mm × 33mm
    Ağırlık Yaklaşık 74.1g
    Uyumlu Ürünler GST100, GST200-2, GST-IFP8 Akıllı Yangın Alarm Kontrol Panelleri
    Garanti GST, ürünün tasarım, malzeme ve işçilik hatalarına karşı garanti sunar. Yanlış kurulum veya talimatlara uygun olmayan kullanım garanti kapsamı dışındadır.
