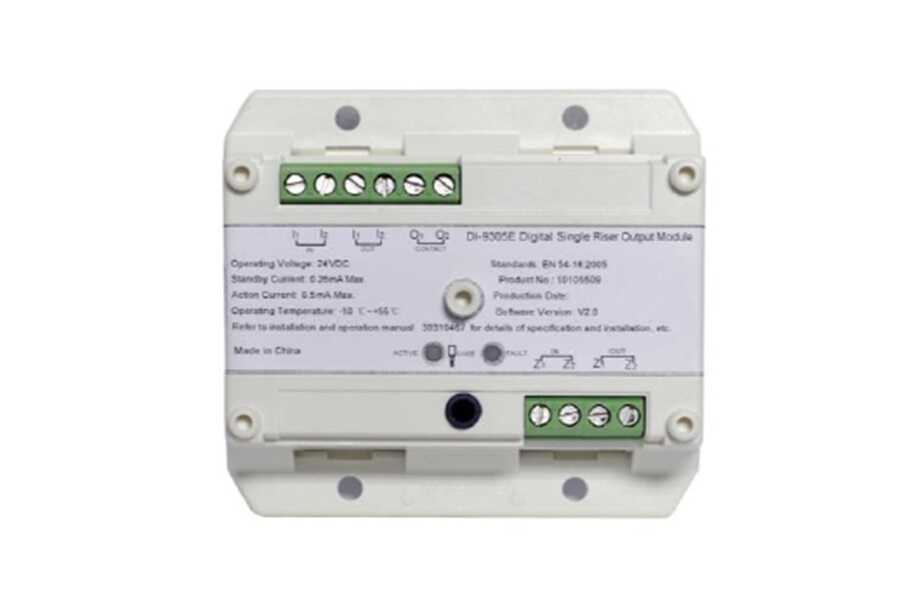

DI-9305E - Dijital Tekli Çıkış Modülü

DI-9305E - Dijital Tekli Çıkış Modülü

1. Kablo kontrolü: Çıkış kabloları, ses giriş kabloları veya 24V giriş kabloları için kablo kontrolü sağlar.
2. Tek adres işgal eder: Adres sahada değiştirilebilir.
3. Çıkış portu: Hassas test için AD örnekleme teknolojisi kullanır.
4. Montaj Yöntemleri: DIN-Rail (ray montajı) veya duvara montaj yapılabilir.
5. Standart: EN 54-18:2005 uyumlu.

Açıklama:

• DI-9305E Dijital Tek Riser Çıkış Modülü, bir mikroişlemci ile yangın alarm kontrol paneli (FACP) ile iletişim kurabilir.
• Modül, 70V/100V giriş ses sinyali kabloları veya 24VDC giriş kablosu ile bağlantı kurmak için tasarlanmıştır.
• Giriş veya çıkış portlarının durumunu kontrol edebilir ve kontrol yöntemi ayarlanabilir.

Bağlantı ve Kablolama:

1. (Z1, Z2) IN & OUT: FACP çevrim devresi ile bağlantı, polariteye duyarsızdır.
2. O1, O2: Çıkış terminalleri.
3. (I1, I2) IN & OUT: Güç giriş terminalleri, 24V sinyal terminalleri veya 70V/100V ses sinyal terminalleri ile bağlantı yapılabilir. (Not: I1 ve I2 arasında 50kΩ direnç bulunur.)
4. CODE: P-9910B programcı ile bağlantı yapılır.

Önerilen Kablolama: Tüm terminaller için 1.0mm² veya üzeri yangın kablosu kullanımı ve yerel yönetmeliklere uyulması gerekmektedir.

Kurulum:

1. Modülü kurmadan önce, çevrim gücünü kesin ve kılavuz rayın güvenli bir şekilde monte edildiğinden emin olun.
2. Kurulumdan önce, muhafazanın iyi durumda olduğundan ve işaretlerin tam olduğundan emin olun.
3. Modül, 35mm DIN-Rail üzerine veya 4 montaj vidası ile duvara monte edilebilir. Minimum montaj alanı: 67mm x 40.5mm.

Uygulama:

• I1/I2 terminallerini O1/O2 terminalleri ile bağlayın.
• Modül adresi, sahada P-9910B El Tipi Programlayıcı ile programlanabilir.

Programlama Parametreleri:

1. Programlayıcı bekleme durumundayken, “456” girip “Temizle” tuşuna basarak programcı kilidini açın.
2. Fn + 3 tuşlarına basın ve ekranda “—” sembolü göründüğünde, parametreleri girin.
3. “Program” tuşuna basarak, parametrelerin girildiğini belirten “P” sembolünü bekleyin.

Kontrol Yöntemleri:

• Giriş Kontrolü:

  • 1: Kontrol yok.
  • Diğerleri: Kontrol var (Varsayılan).

• Çıkış Kontrolü:

  • 1: Kontrol yok.
  • Diğerleri: Kontrol var (Varsayılan).

Çıkış Direnci ve Ürün Durumu:

• O1/O2 port direnci:
  • < 7.5 kΩ: Hata.
  • > 100kΩ: Hata.
  • Diğer: Normal.

Giriş Gerilimi ve Ürün Durumu:

• Giriş port gerilimi:
  • <18 V: Hata.
  • >19 V: Normal.

Sistem Bağlantıları:

1. Ses Sinyalleri İçin Bağlantı:

   • I1/I2 terminalleri ile O1/O2 terminallerini bağlayın.
   • 47kΩ uç direnç ekleyin.
   • Cihazı FACP'ye bağlayın.

2. 24VDC Bağlantısı:

   • I1/I2 terminalleri ile O1/O2 terminallerini bağlayın.
   • 47kΩ uç direnç ekleyin.
   • Cihazı FACP'ye ve 24VDC sinyaline bağlayın.

Teknik Özellikler:

1. Çalışma Voltajı: Çevrim 24VDC (16VDC - 28VDC).
2. Bekleme Akımı: ≤ 0.26mA.
3. Eylem Akımı: ≤ 0.5mA.
4. Maksimum Çıkış Yükü: 2A@30VDC.
5. Ses Girişi Kapasitesi:
   • 70V: Maksimum 60W.
   • 100V: Maksimum 60W.
6. Röle Çıkışı: Voltaj içermeyen kontak.
7. Programlama Yöntemi: Elektronik adresleme, 1 - 242 arası bir adres.
8. Aktif LED: Röle aktive olduğunda kırmızı yanar.
9. Hata LED'i: Giriş hatası olduğunda sarı yanar.
10. Koruma Derecesi: IP30.
11. Çalışma Sıcaklığı: -10°C - +55°C.
12. Bağıl Nem: ≤ %95, yoğuşmasız.
13. Montaj: 35mm DIN-Rail uyumlu.
14. Malzeme ve Renk: ABS, beyaz (RAL 9016).
15. Boyutlar: 85.3mm x 78mm x 33mm.
16. Ağırlık: Yaklaşık 66.6g.

Aksesuarlar ve Araçlar:

• P-9910B El Tipi Programlayıcı: Ayrı olarak sipariş edilmelidir.
• RJ-0.5W-47kΩ±1% Direnç: Sağlanmaktadır.

Garanti:

• Ürün, tasarım, malzeme ve işçilik açısından garantilidir.
• Yanlış kurulum veya hatalı kullanım durumunda garanti geçersizdir.

Ürün Uyarıları:

• Bu ürünler yalnızca deneyimli güvenlik profesyonelleri tarafından satılmak ve kurulmak üzere tasarlanmıştır.
• UTC Fire & Security, yetkili satıcılar da dahil olmak üzere ürünün doğru kurulup kurulmadığına dair güvence veremez.
