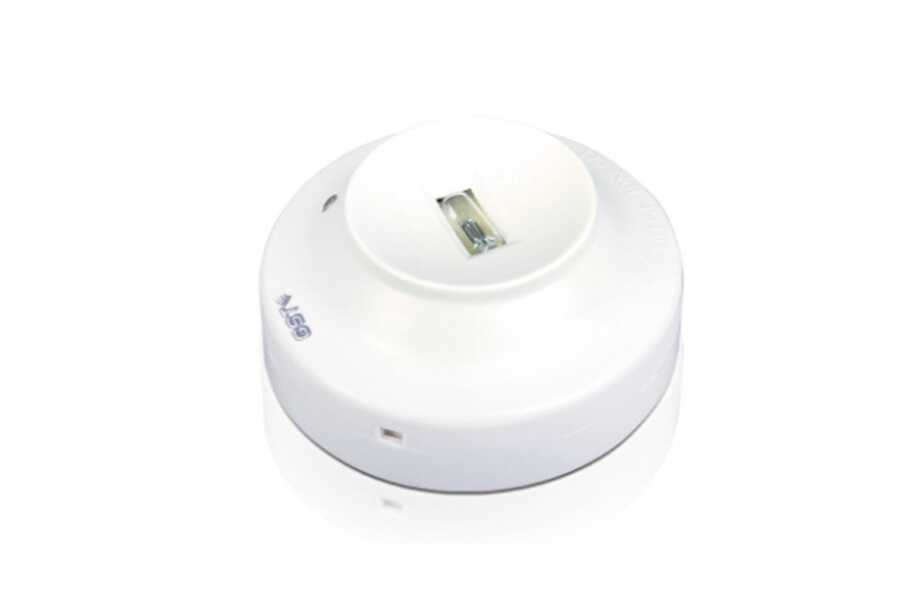

C-9104 - Conventional Ultraviolet Flame Detector w/o B

C-9104 - Conventional Ultraviolet Flame Detector w/o B

1. Yüksek kaliteli UV sensörü kullanır.
2. Yüksek hassasiyet, güvenilir performans sağlar.
3. Toz geçirmez, nem geçirmez ve korozyon korumasına sahiptir.

Açıklama:

• C-9104 Konvansiyonel Ultraviyole Alev Dedektörü, materyal yanması sırasında oluşan ultraviyole radyasyonu analiz ederek yangını algılar.
• Yoğun alev radyasyonu olan, kor haline geçmeden alevli yangınların çıkma olasılığı yüksek olan yerlerde ve hızlı yangın algılama gerektiren alanlarda kullanıma uygundur.
• Diğer dedektörlerle birlikte kullanıldığında, yangını zamanında algılayarak zararları en aza indirir.
• Dedektör, DC güç kaynağı ile çalışır ve güç devresi sinyal işleme devresini besler.
• UV sensörü yaklaşık 300V gerilime ihtiyaç duyar ve bu gerilim, transformatör tarafından yükseltilerek sağlanır.
• Sensör üzerindeki ultraviyole ışık, fotoelektrik etki nedeniyle deşarja sebep olur ve deşarj şiddeti UV ışığın yoğunluğuna orantılıdır.
• Sinyal işleme devresi, bu çıkış sinyalini analiz eder ve alarm eşiği ile karşılaştırdıktan sonra alarm sinyali üretir.
• Dedektörün alarm modu, akım çıkışı şeklindedir; alarm verildiğinde, iç devre tarafından 680Ω direnç ile kısa devre yapılır.

Bağlantı ve Kablolama:

1. Dedektör yapısı Şekil 1'de, tabanı ise Şekil 2'de gösterilmiştir.
2. Kabloları taban ve arka kutu bağlantısından geçirin, ardından tabanı arka kutuya sabitleyin.
3. Taban üzerinde numaralı dört terminal vardır:
   • "1" ve "3" güç kaynağına bağlanır ("1" anot, "3" katottur).
   • "2" ise bir sonraki dedektöre bağlanır.
4. Dedektörün ve tabanın yönü, konum elemanları ile belirlenmiştir.
5. Tabanı iki adet vida ile sabitleyin ve dedektördeki C işaretini tabandaki A işareti ile hizalayın, ardından dedektörü döndürerek C işaretini B işareti ile hizalayın.
6. Dedektör, bu şekilde tabana sabitlenecektir.

Önerilen Kablolama:

• Minimum 1.0mm² veya üzeri bakır kablo kullanılması önerilir.

Kurulum:

1. Kurulumdan önce, çevrimdeki güç kaynağını kesin ve tüm tabanların güvenli bir şekilde monte edildiğini ve her tabandaki kablolamanın doğru olduğunu kontrol edin.
2. Tüm dedektörler takıldıktan sonra, dedektörü çalıştırın.
3. Muhafaza ve etiketleri kontrol edin, kırık veya bükülmüş kısımlar olmadığından emin olun.

Bakım:

1. Dedektör, kurulmadan önce iyi muhafaza edilmelidir.
2. Toz geçirmez, nem geçirmez ve korozyon koruması için gerekli önlemler alınmalıdır.
3. Düzenli olarak dedektörü temizleyin ve yangın alarm testleri yapın.
4. Hatalar tespit edildiğinde zamanında onarım yapılmalıdır.

Dikkat Edilmesi Gereken Hususlar:

• Dedektör taşınırken dikkatli davranılmalı, darbe, sıkışma veya sürtünme gibi durumlara karşı korunmalıdır.
• Dedektör aşağıdaki yerlerde kullanıma uygun değildir:
  • Alevsiz yangınların beklendiği yerler.
  • Yoğun dumanın alevlerden önce yayıldığı alanlar.
  • Dedektörün "görüş alanının" kolayca engellendiği yerler.
  • Güneşin doğrudan veya dolaylı olarak dedektöre vurabileceği yerler.
  • Güçlü ultraviyole ışık kaynaklarının bulunduğu alanlar (örneğin, halojen ve tungsten lambalar).
  • Açık alev, kaynak işlemi, X ışınları ve ark veya kıvılcım içeren yerler.

Teknik Özellikler:

1. Çalışma Gerilimi: 24VDC (16VDC~28VDC)
2. Bekleme Akımı: ≤ 1.6mA
3. Alarm Akımı: ≤ 38mA
4. Hassasiyet Göstergesi: Seviye I, kırmızı. Bekleme modunda yanıp söner. Alarm modunda sürekli yanar.
5. Algılama Açısı: ≤ 80°
6. Algılama Alanı: S = (h×tgα)²π = 2.21h² (h: dedektörün yerden yüksekliği, α = 40°)
7. Çalışma Sıcaklığı: -20℃ ~ +50℃
8. Bağıl Nem: ≤ %95, yoğuşmasız
9. Boyutlar:
   • Taban ile: Çap: 103mm, Yükseklik: 53.5mm
   • Tabansız: Çap: 100mm, Yükseklik: 41mm
10. Malzeme ve Renk: ABS, beyaz (RAL 9016)
11. Ağırlık: Yaklaşık 112g
12. Montaj Deliği Mesafesi: 45mm ~ 75mm

Aksesuarlar ve Araçlar:

1. DZ-03 Standart Dedektör Tabanı: Ayrı olarak sipariş edilmelidir.
2. DZ-03 Diyotsuz Taban: Ayrı olarak sipariş edilmelidir.

Garanti:

• Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır.
• Yanlış kurulum veya talimatlara uygun olmayan kullanım durumlarında garanti geçersizdir.
• Herhangi bir yetkili bayi veya çalışan garanti koşullarını değiştiremez.
• Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin.
