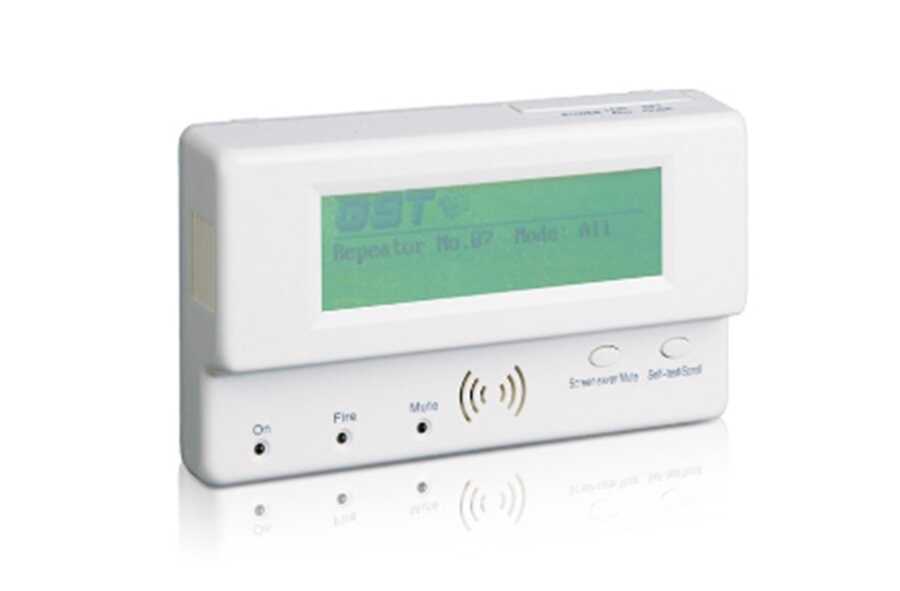

GST852RP - Tekrarlama Paneli

GST852RP - Tekrarlama Paneli

• GST-852RP, GST adreslenebilir sistemine ait uzaktan gösterim birimidir.
• Yangın durumunda, tekrarlama paneli yangın türünü, zamanı ve yer bilgilerini gösterir ve yerel bildirim için sesli uyarı verir.
• Bu adreslenebilir tekrarlama paneli, GST adreslenebilir paneller ile RS485 bağlantıları aracılığıyla bağlanabilir.

Özellikler ve Avantajlar:

• Büyük boyutlu arka aydınlatmalı LCD ekran.
• Tüm GST akıllı panelleri ile uyumludur.
• Ses kapatma ve lamba testi işlevleri.
• Elektriksel adresleme desteği.

Önerilen Kablolama:

• 1.0mm² veya daha kalın yangın kablosu önerilir, ancak yerel yönetmeliklere tabidir.

Kurulum Bilgisi:

• GST852RP, duvara monte edilebilen bir tiptir. Tabanı duvara veya sağlam bir destek yüzeyine monte edin.
• Kabloları bağlayın ve tekrarlama panelini montaj tırnaklarına göre yerleştirin.
• Gövdeden aşağı doğru çekerek tabana sabitleyin.

Bağlantı Terminalleri:

• Sistem kabloları tabana bağlanır ve iç kablolar ile tekrarlama paneline iletilir.
• A IN, B IN: Tekrarlama panelinden gelen A ve B terminallerine bağlanır, kutuplu bağlantı gerektirir.
• A OUT, B OUT: Panele bağlanır, kutuplu bağlantı gerektirir.
• 24V +IN, 24V -IN: Tekrarlama panelinin D1 ve D2 terminallerine bağlanır, kutupsuzdur.
• 24V +OUT, 24V -OUT: 24V güç kaynağına bağlanır, kutupsuzdur.

Uyumlu Ürünler:

• GST200-2 Akıllı Yangın Alarm Kontrol Paneli
• GST-IFP8 Akıllı Yangın Alarm Kontrol Paneli

Teknik Özellikler:
