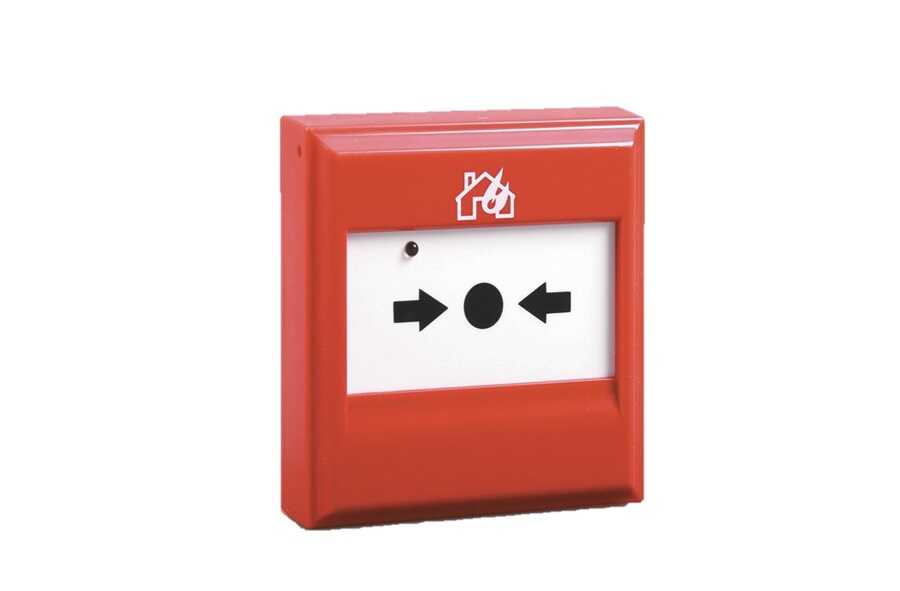

DI-M9204 - Dijital Manuel Yangın Butonu

DI-M9204 - Dijital Manuel Yangın Butonu

• Elektronik olarak adreslenebilir. Adres sahada değiştirilebilir.
• Alarm durumu butona basarak etkinleştirilir, özel anahtar ile resetlenebilir.
• Tak-çıkar yapıya sahiptir.
• Standart: UL38

Açıklama:

DI-M9204 Dijital Manuel Yangın İhbar Butonu (MCP), GST yangın alarm sisteminin döngüsüne bağlanır ve kamuya açık alanlarda kullanıma uygundur. Yangın durumunda, bu MCP'deki kırılabilir öğeye basıldığında, yangın sinyali yangın alarm kontrol paneline (FACP) iletilir. Kontrol paneli, MCP'nin adres bilgilerini gösterir ve alarm sesi üretir.

Bağlantı ve Kablolama:

• Z1, Z2: Kontrol panelinin döngüsüne bağlanır, polariteye duyarlı değildir.
• Önerilen Kablolama: 18 AWG ~ 12 AWG yangın kablosu, yerel kodlara tabidir.

Kurulum:

Önce arka kutuyu 4 vida kullanarak duvara monte edin, ardından tabanı arka kutuya takın. Kabloları yukarıda belirtilen terminallere bağlayın. MCP gövdesinin çıkıntılarını tabana takın ve kırılabilir öğenin alt kısmını bastırarak tam olarak birleştirin.

Uygulama:

• MCP'nin uygulama şeması aşağıdaki gibidir.

Z1 ve Z2 terminalleri yangın alarm kontrol panelinin döngüsüne bağlanır. MCP'nin alarmı etkinleştirmek için bir anahtar kullanımı: Anahtarı dikey olarak anahtar deliğine yerleştirin ve saat yönünde çevirin, ardından kuvvet uygulayın. Anahtarı geri çevirin ve kırılabilir eleman geri döndüğünde çıkarın.

Teknik Özellikler:

Aksesuarlar ve Araçlar:

• P-9910B El Tipi Programlayıcı: Ayrı olarak sipariş edilir.

Sınırlı Garanti:

GST, ürünün garanti süresi boyunca tasarım, malzeme ve işçilik hatalarından arındırılmış olacağını garanti eder. Bu garanti, ürünün yanlış kurulmasından veya ürün talimatlarına uygun kullanılmamasından kaynaklanan hatalar için geçerli değildir. Bu kılavuz GST tarafından sağlanan ürün için geçerlidir.
