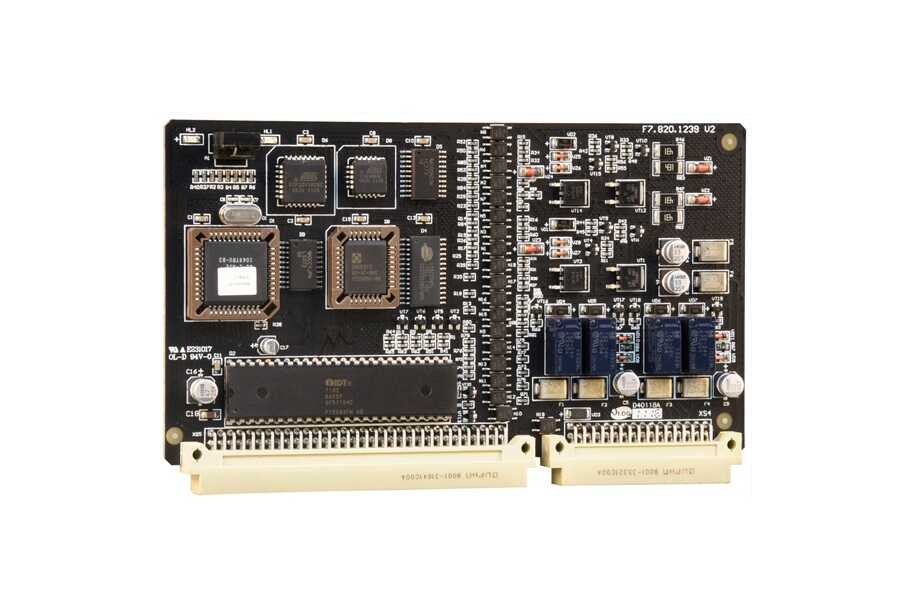

LCIFP8 - Dual Loop Genişletme Kartı (GST-IFP8 için)
GST-IFP8 Paneli için Sistem Genişletme Kartı
Sistem Genişletme Kartı, GST-IFP8 yangın alarm paneli için tasarlanmış olup, sisteme iki ek çevrim daha ekler. Bu sayede daha fazla adreslenebilir cihaz bağlanabilir ve sistem kapasitesi genişletilebilir.
Teknik Özellikler:
Özellik Değer Çalışma Voltajı 24VDC Çalışma Akımı 600mA Kapasite 484 adres Çevrim Bağlantısı Sınıf A Kablo Gereksinimi Minimum 1.0mm² yangın kablosu Kurulum GST-IFP8 panelinin tipik yuvasına yerleştirilir Tipik Bağlantı Şeması:
- LOOP ÇIKIŞI: Çevrimdeki cihazların çıkış bağlantı noktası.
- LOOP GİRİŞİ: Çevrimdeki cihazların giriş bağlantı noktası.
- Adreslenebilir Alan Cihazları: Çevrimde yer alan adreslenebilir yangın alarm cihazlarıdır.
- Çevrim İzolatörü: Çevrimdeki kısa devreleri izole etmek için kullanılan cihazlardır. Kısa devre olduğunda, izolatör çevrimi ikiye bölerek, diğer cihazların çalışmasını sağlar.
Bağlantı Yapısı:
Aşağıdaki tipik bağlantı şeması, bir Sınıf A bağlantısı göstermektedir. Çevrim giriş ve çıkış noktaları arasında, adreslenebilir alan cihazları ve çevrim izolatörleri yer alır:
- LOOP OUT (Çevrim Çıkışı) -> Çevrimdeki cihazlara bağlantı yapılır.
- LOOP IN (Çevrim Girişi) -> Çevrimdeki cihazlardan gelen bağlantı yapılır.
- Adreslenebilir Alan Cihazları -> Bağlantı çevrimde yer alan adreslenebilir cihazlardır.
- Çevrim İzolatörleri -> Kısa devre olduğunda çevrimdeki diğer cihazların çalışmasını korur.
Önemli Notlar:
Bu genişletme kartı, GST-IFP8 kontrol paneline entegre edilmelidir. Kurulum sırasında uygun kablolama ve bağlantı kurallarına uyulmalıdır. Detaylı kurulum ve kullanım için üretici kılavuzuna başvurunuz.
