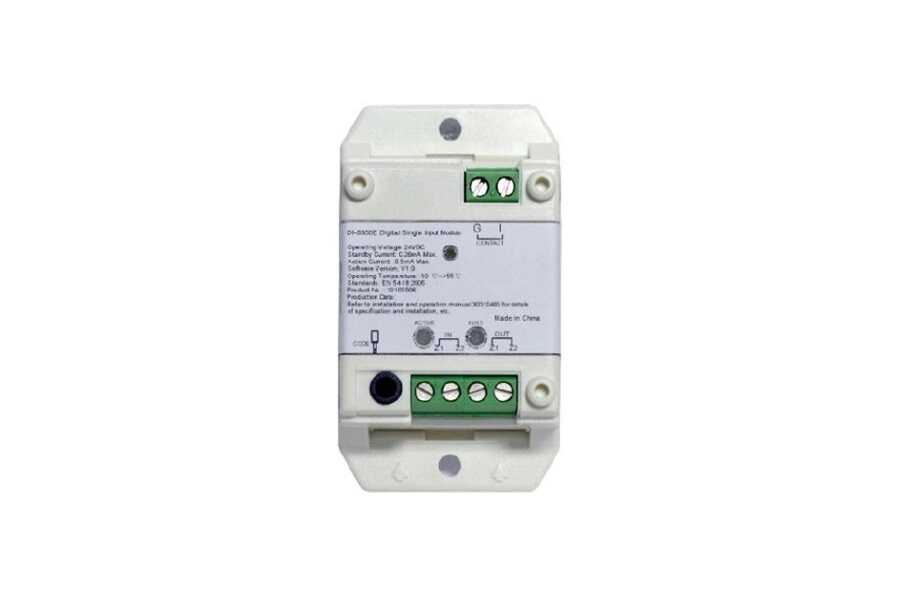

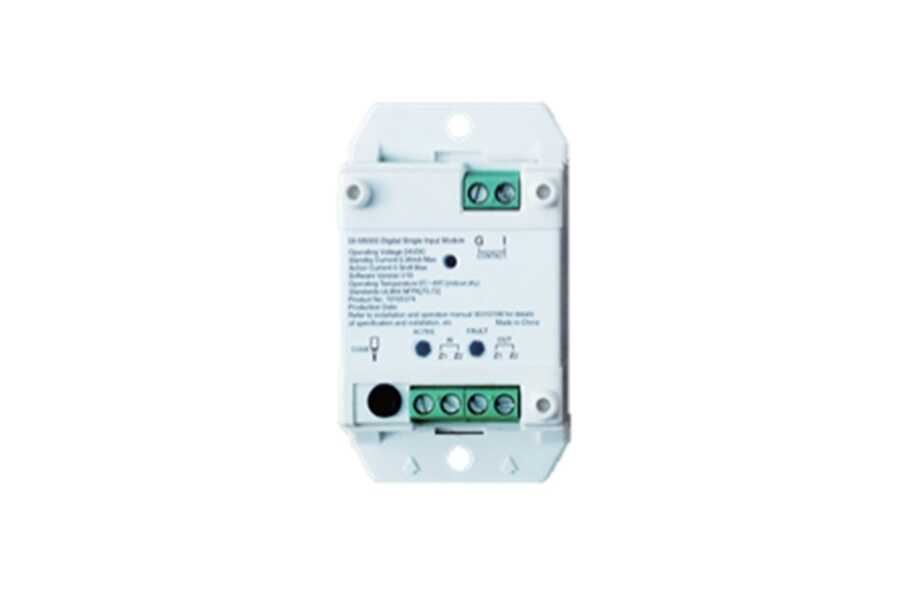

DI-9300E - Dijital Tekli Giriş Modülü

DI-9300E
Ürün Kodu : 191904000002 GST
Fiyat Alarmı Favorilerime Ekle
Paylaş:
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar
  • Tavsiye Et
  • Resimler

  • DI-9300E - Dijital Tekli Giriş Modülü

    Özellikler:

    • Normalde kapalı (NC) veya normalde açık (NO) giriş, el tipi programlayıcı ile ayarlanabilir.
    • Elektronik adresleme özelliği, adreslerin sahada değiştirilebilmesini sağlar.
    • Dahili mikroişlemci, mesajları akıllı bir şekilde işler.
    • Giriş terminalleri, AD örnekleme yaparak doğru test verileri sağlar.
    • DIN rayına veya duvara montaj yapılabilir.
    • Standart: EN 54-18: 2005.

    Açıklama:

    • DI-9300E Dijital Tek Giriş Modülü, yangın söndürme cihazlarından normalde açık veya normalde kapalı anahtar sinyalini alır ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir.
    • Bu tür bir cihaz aktive olduğunda, modül çıkış sinyalini FACP’ye iletir ve ilgili cihazları alarm veya aktivasyon durumuna geçirir.

    Bağlantı ve Kablolama:

    • Modülün terminalleri aşağıdaki gibidir:

      • (Z1, Z2): FACP çevrim bağlantısı, polarite duyarsızdır.
      • (I, G): Normalde açık kontak ile bağlantı yapılır. Alarm durumunda veya durum değişikliğinde kapatır. Ayrıca el tipi programlayıcı ile normalde kapalı giriş olarak ayarlanabilir.
      • CODE: Programlayıcı ile bağlantı yapılır.

    • Önerilen Kablolama: Minimum 1.0mm² yangın kablosu kullanılmalıdır. Yerel kodlara uygun olarak yapılmalıdır.

    Kurulum:

    • Uyarı: Modülü kurmadan önce, çevrimden gelen gücü kesin ve montaj rayının güvenli bir şekilde takılı olduğundan emin olun.
    1. Kurulumdan önce, muhafazanın sağlam olduğundan ve işaretlemelerin tam olduğundan emin olun.
    2. Modül, 35mm DIN rayı üzerine monte edilebilir.
    3. Ayrıca, duvara monte etmek için 4 montaj vidası kullanılabilir. Minimum montaj alanı: 67mm.

    Uygulama:

    • Modül, aşağıdaki cihazların durumunu izlemek için kullanılabilir:
      • Su akış göstergesi, basınç anahtarı, pozisyon anahtarı, sinyal vanası ve Açık/Kapalı sinyali geri besleme yapabilen diğer cihazlar.

    Programlama Parametreleri:

    • Parametreler, P-9910B programlayıcı ile programlanabilir.
    • Varsayılan parametre: Normalde açık (NO).
    • Giriş direnci ve ürün durumu ilişkisi aşağıdaki gibidir:
    Giriş Modu I/G Direnci Giriş Durumu
    Normalde Açık (NO) < 1 kΩ Aktif
    > 11.7 kΩ Hata
    Diğer Normal
    Normalde Kapalı (NC) < 1 kΩ Hata
    > 11.7 kΩ Aktif
    Diğer Normal

    Teknik Özellikler:

    Özellik Açıklama
    Çalışma Voltajı Çevrim: 24VDC (16V - 28V)
    Bekleme Akımı ≤ 0.26mA
    Çalışma Akımı ≤ 0.5mA
    Programlama Elektronik olarak adresleme yapılabilir
    Adres Aralığı 1 - 242
    LED Göstergeleri Aktif LED: Kırmızı, aktivasyonda yanar.
    Hata LED: Sarı, giriş hatasında yanıp söner.
    Koruma Derecesi IP30
    Çalışma Sıcaklığı -10°C - +55°C
    Bağıl Nem %95’e kadar, yoğunlaşmayan
    Montaj Tipi 35mm DIN rayı
    Malzeme ve Renk ABS, beyaz (RAL9016)
    Boyutlar (UxGxY) 78mm × 45.3mm × 28.5mm
    Ağırlık Yaklaşık 36.8g

    Aksesuarlar ve Araçlar

    Model Adı Açıklama
    P-9910B El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir
    RT-0.25W-4.7kΩ ±5%-25mm Direnç, ürünle birlikte verilir

    Özellik Açıklama
    Ürün Adı DI-9300E Dijital Tek Giriş Modülü
    Çalışma Modu Normalde açık veya normalde kapalı girişleri alabilir ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir.
    Elektronik Adresleme Adresler el tipi programlayıcı ile değiştirilebilir.
    Mikroişlemci Özelliği Mikroişlemci, mesajları akıllı bir şekilde işler ve doğru sonuç verir.
    Çalışma Voltajı Çevrim: 24VDC (16V - 28V)
    Bekleme Akımı ≤ 0.26mA
    Çalışma Akımı ≤ 0.5mA
    Programlama Yöntemi Elektronik olarak adresleme yapılabilir.
    Adres Aralığı 1 - 242 arası adres kaplayabilir.
    LED Göstergeler **Aktif LED**: Kırmızı, aktivasyonda yanar.
    **Hata LED**: Sarı, giriş hatasında yanıp söner.
    Koruma Derecesi IP30
    Çalışma Sıcaklığı -10°C - +55°C
    Bağıl Nem %95’e kadar, yoğunlaşmayan
    Montaj Tipi 35mm DIN rayına veya duvara montaj yapılabilir.
    Malzeme ve Renk ABS, beyaz (RAL9016)
    Boyutlar (UxGxY) 78mm × 45.3mm × 28.5mm
    Ağırlık Yaklaşık 36.8g
    Aksesuarlar ve Araçlar
    Model Adı Açıklama
    P-9910B El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir
    RT-0.25W-4.7kΩ ±5%-25mm
