LC-402 - Loop Kartı

LC-402 - Loop Kartı

• 2 dijital döngü arayüzü içerir.
• CLASS A destekler.

Açıklama:

• IFP4M Yangın Alarm Kontrol Paneli Kurulum ve Çalışma Kılavuzlarına (Belge No: 30310301 ve 30310331) başvurun.

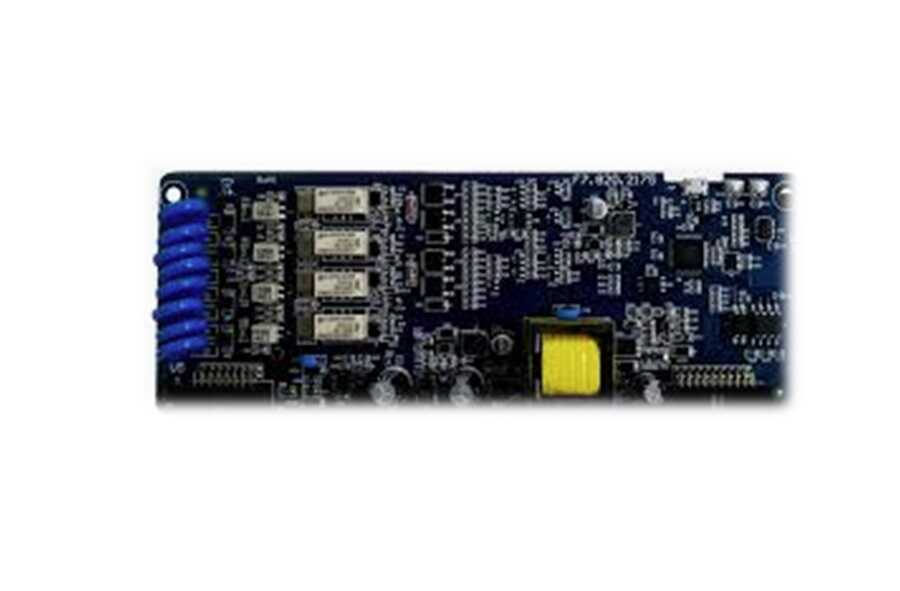

• LC-402 Dual Loop Kartı, GST-IFP4M Kontrol Paneli için 2 dijital döngü arayüzü sağlar.
• Maksimum 242 adreslenebilir döngü cihazı bağlanabilir.
• Güç verildikten sonra aşağıdaki ayarların yapılması gerekir:
  • Kontrol paneline bağlanan kartların sayısını ayarlayın.
  • Her döngünün cihaz bilgilerini yapılandırın.

LED Göstergeler:

• LC-402 kartı, Loop 1 durumu için kırmızı HL1 LED ve Loop 2 durumu için kırmızı HL2 LED olmak üzere iki LED içerir.
• HL1 ve HL2 LED’lerinin yanıp sönmesi, normal çalışmayı gösterir.
• Kısa devre oluşursa ilgili HL1 kapanır.

Bağlantı ve Kablolama:

SLC, döngü veri yoludur. Her SLC dört tel içerir: O+ (veri yolu çıkış pozitif), O- (veri yolu çıkış negatif), I+ (veri yolu giriş pozitif) ve I- (veri yolu giriş negatif). O+ çıkışından gelen tel I+ girişine, O- çıkışından gelen tel ise I- girişine bağlanır. Her SLC, CLASS A bağlantılarıyla sağlanır.

Uygulama:

LC-402 Dual Loop Kartı, kontrol paneli anakart yuvalarına yerleştirilir ve döngü cihazlarına bağlantısı sağlanır.

Teknik Özellikler:

Arıza Giderme:

• Açık Devre: Bağlantıların doğru yapıldığını kontrol edin. Devrenin açık olup olmadığını ve izolatörler arasında kısa devre olup olmadığını kontrol edin.
• Kısa Devre: Kontrol paneli ve dedektörler arasında kısa devre olup olmadığını kontrol edin. Tüm devreyi kontrol ederek kısa devre olup olmadığını doğrulayın.

Tipik SLC Yapılandırmaları:

Tipik SLC yapılandırmaları, Akıllı Fotoelektrik Duman Dedektörü, Akıllı Sabit Sıcaklık ve Ani Yükselme Isı Dedektörü, Dijital Manuel Çağrı Noktası, Adreslenebilir Giriş Modülü, Adreslenebilir Çıkış Modülü ve Döngü İzolatörlerini içerir.

Sınırlı Garanti:

GST, ürünün garanti süresi boyunca tasarım, malzeme ve işçilik hatalarından arındırılmış olacağını garanti eder. Bu garanti, yanlış kurulum veya talimatlara uygun olmayan kullanım durumlarını kapsamaz. Garanti kapsamında olmayan ürünler için yerel distribütörünüz ile iletişime geçiniz.

Bu veri sayfası, önceden bildirimde bulunulmadan değiştirilebilir. Daha fazla bilgi için lütfen GST ile iletişime geçiniz.
