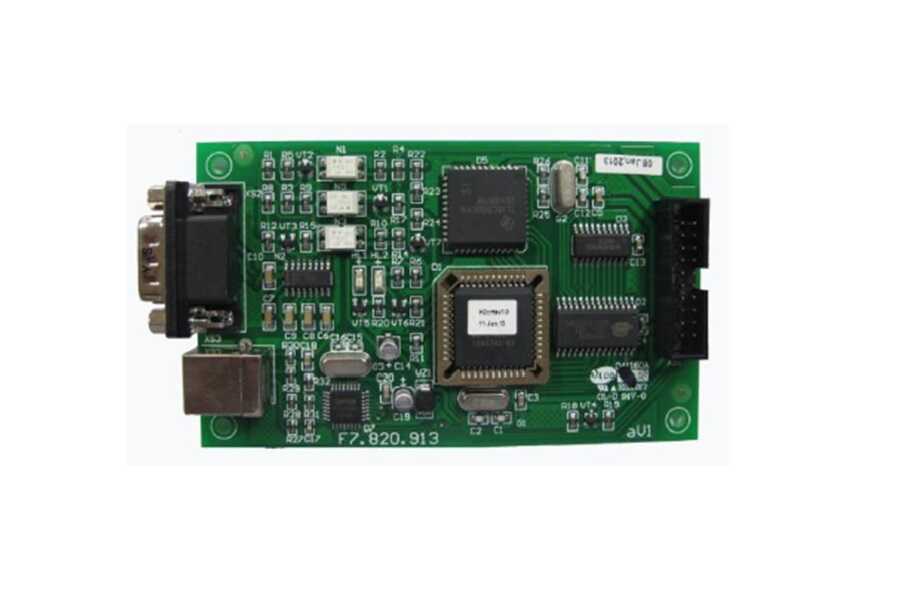

P-9930 - Modbus RS232 Bağlantı Kartı

P-9930 - Modbus RS232  Bağlantı Kartı

Özellikler:

• Standart RS232 ve USB arabirimleri
• GST Grafik İzleme Merkezi ve GST Tanımlama Aracı ile bağlantı sağlar.

Açıklama:

• P-9930 RS232 kartı, GST200 serisi kontrol panelleri için opsiyonel bir karttır ve iki adet fotoelektrik izolasyonlu RS232 arabirimi sunar.
• Kart enerjilendirildiğinde takılmamalı veya çıkarılmamalıdır.
• Kalibrasyon moduna girildiğinde, SK1 tuşuna basılması durumunda başarılı kayıt işlemi sonucu "Color CRT OK" gösterilir.
• İletişim Kartının Adresini Değiştirme: SYSTEM tuşuna basın, yönetici şifresini girin ve ardından 3 Network Setup -> 1 NET Local Address menüsüne geçin.
• LED Göstergeleri:
  1. Ana kart iletişim HL1 LED: Kırmızı, ana kartla iletişim sağlandığında yanıp söner.
  2. Dış iletişim HL2 LED: Yeşil, RS232 veya USB iletişim sağlandığında yanıp söner.

Bağlantı ve Kablolama:

• Ana Kart Bağlantısı: GST 200 serisi kontrol paneline XS12 düz kablo ile bağlanır.
• RS232 ile Bağlantı: GST GMC veya GST Defining Tool ile XS2 portu üzerinden RS232 kablosuyla bağlanır.
• USB ile Bağlantı: GST GMC veya GST Defining Tool, USB kablosu üzerinden XS3 portu ile bağlanır.

Montaj:

• P-9930 kartı, kontrol paneli kabinine vidalarla sabitlenmelidir.

Teknik Özellikler:

• İletişim Arabirimleri: RS232 ve USB
• İletişim Mesafesi:
  • RS232: 15 metreye kadar
  • USB: 5 metreye kadar
• Baud Hızı: 2400 bps
• Çalışma Sıcaklık Aralığı: 0°C ~ +40°C
• Bağıl Nem: %95’e kadar, yoğunlaşmayan.

Aksesuarlar ve Araçlar:

• CRT Kablosu: GMC ve iletişim kartı için kullanılır.
• USB2.0 A-B 3m Yazıcı Kablosu: Bağlantı için kullanılır.

Garanti:

• Ürün, tasarım, malzeme ve işçilik kusurlarına karşı garanti altındadır. Yanlış kurulum veya talimatlara uygun kullanılmama durumunda garanti geçersizdir.
