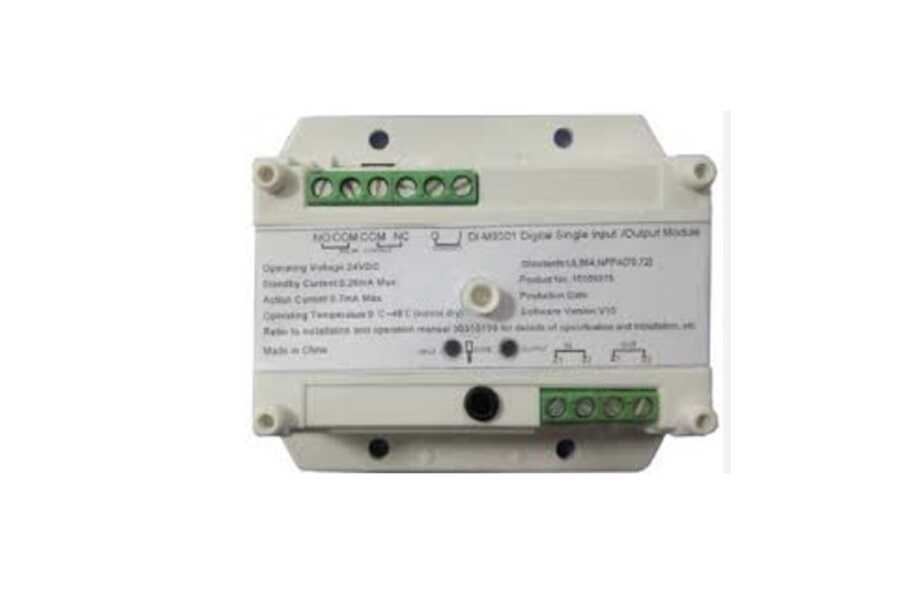

DI-M9301 - Dijital Tek Giriş ve Çıkış Modülü

DI-M9301 - Dijital Tek Giriş ve Çıkış Modülü

• Giriş portu, 4.7KΩ sonlandırma direnci (Parça Numarası: 3010786) ile bağlandığında Class B yol denetimini sağlar.
• Giriş portu, normalde açık (NO) veya normalde kapalı (NC) kuru kontak girişini izlemek için programlanabilir.
• Giriş, "kendinden cevaplama" modunda çalışacak şekilde de programlanabilir. Bu durumda giriş portu izlenmez ve modül, kuru kontak durumu değiştiğinde doğrudan bir "durum" sinyali gönderir.
• Adreslenebilir bir ünite olup, sahada adres programlanabilir.
• Giriş portu, hassas testler için AD örnekleme teknolojisi kullanır.
• GST-M200 ve GST-IFP4M Yangın Alarm Kontrol Panelleri (FACP) ile uyumludur.
• Kolay kurulum için kılavuz raylı montaj desteği.
• Standartlar: UL864, NFPA [70, 72]

Açıklama:

DI-M9301 Dijital Tek Giriş ve Çıkış Modülü, bir mikroişlemci ile donatılmış olup, yangın alarm kontrol paneli (FACP) ile iletişim kurabilir. FACP'den başlatma komutu alındığında, çıkış rölesini kapatır ve Aktif göstergesini yakar.

Bağlantı ve Kablolama:

• Z1, Z2 (IN & OUT): FACP'nin Sinyal Hattı Devresi (SLC) döngüsüne bağlanır, polariteye duyarlı değildir.
• I, G: Alarm durumunda kapanan giriş cihazının normalde açık (NO) kuru kontağına bağlanır.
• COM, NO, NC: Kuru kontak çıkış terminalleri.
• CODE: Programlayıcıya bağlanır.
• Önerilen kablolama: Minimum 17 AWG (yerel kodlara uygun olmalıdır).

Uygulama:

Modül, FACP tarafından etkinleştirilen yangın kontrol cihazlarına bağlanır. Modülün adresi ve çalışma modu sahada bir programlayıcı ile ayarlanabilir. Detaylar için P-9910B El Tipi Programlayıcı Kurulum ve Kullanım Kılavuzu'na bakınız.

Programlama Parametreleri:

• Standby Modunda: Programlayıcıda Fn ve ardından 3 numarasına basın, ekranda “—“ simgesi belirir ve bu, programlama moduna geçildiğini gösterir. Bir parametre girin ve “Programla” tuşuna basın, ekranda “P” harfi görünürse, programlama başarılı olmuştur.
• Giriş Parametre Ayarı:
  • 1: Kendinden cevaplama
  • 2: Normalde kapalı
  • Diğer: Normalde açık (Varsayılan)
• Adres Ayarı: Fn ve ardından 4 tuşuna basarak adres ayarını yapabilirsiniz.

Teknik Özellikler:

Aksesuarlar ve Araçlar:

• P-9910B El Tipi Programlayıcı: Ayrı satılır.
• RY-1W-4.7k±5％ Sonlandırma Direnci: Modülle birlikte verilir.

Sınırlı Garanti:

GST, ürünün garanti süresi boyunca tasarım, malzeme ve işçilik hatalarından arındırılmış olacağını garanti eder. Bu garanti, ürünün yanlış kurulmasından veya ürün talimatlarına uygun kullanılmamasından kaynaklanan hatalar için geçerli değildir.
