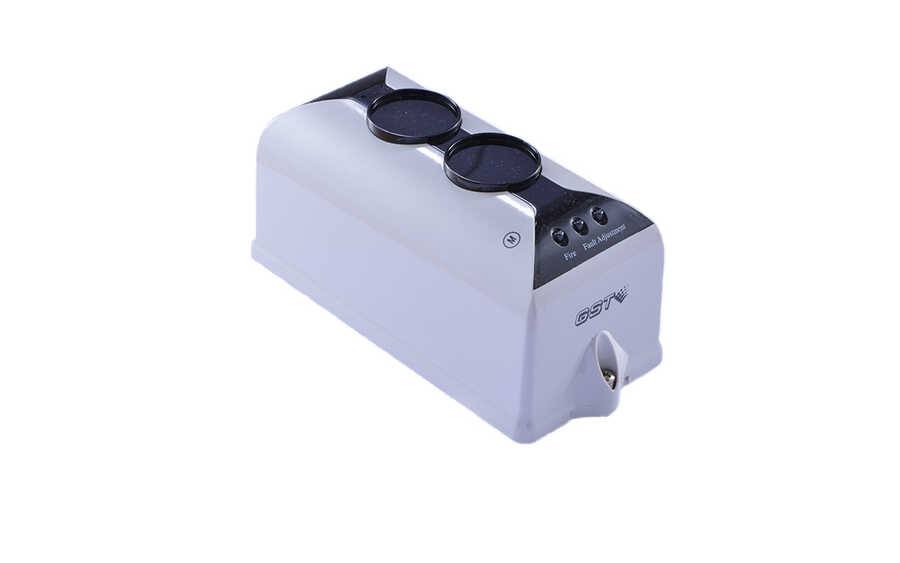

I-9105R - Reflektörlü Beam Dedektörü 100 Mt

I-9105R

Ürün Kodu : 191903000005 GST

Paylaş:

I-9105R - Reflektörlü Beam Dedektörü 100 Mt

Açıklama:

I-9105R Akıllı Yansıtıcı Işın Dedektörü, adreslenebilir bir yansıtıcı kızılötesi ışın duman dedektörüdür ve hem adreslenebilir hem de konvansiyonel modlarda kullanılabilir.
Dedektör, mikroişlemci ile sistem ayarlarını, çevresel verilerin sürüklenme telafisini ve sabit algoritma ile yangın ve hata durumlarının değerlendirmesini gerçekleştirebilir.
Dedektörün hassasiyeti, saha içerisinde el tipi programlayıcı ile ayarlanabilir ve farklı uygulama koşullarına uygun hale getirilebilir.
Dedektör, özellikle tarihi binalar, depolar, büyük depolama alanları, alışveriş merkezleri, eğlence merkezleri, sergi salonları, otel lobileri, matbaalar, tekstil fabrikaları, müzeler ve cezaevleri için uygundur.

Geniş çalışma voltaj aralığı ve büyük izleme alanı.
Gönderici ve alıcı parçaların birleşimi, kurulum kolaylığı sağlar ve optik yol doğruluğunu artırır.
Dahili mikroişlemci, yangın alarmı ve hata durumu hakkında akıllı değerlendirme yapar.
Dedektör, kolay kalibrasyon sağlar ve tek kişi tarafından kısa sürede ayarlanabilir.
Kendi kendine teşhis fonksiyonu, dahili hataları izleyebilir.
Toz birikmesi, konum kayması ve gönderici eskimesi gibi değişkenlere karşı sürüklenme telafisi yapabilir.
Elektronik olarak adreslenebilir ve adres el tipi programlayıcı ile değiştirilebilir.
Saha içinde iki hassasiyet seviyesi ayarlanabilir.
Estetik ve şık tasarım.
Standart: EN 54-12, LPCB/CPD onaylı.

Dedektörün tabanında dört terminal bulunur ve her terminalin işlevi aşağıdaki gibidir:
- D1 & D2: 24VDC güç kaynağı, polariteye duyarsız.
- Z1 & Z2: Adreslenebilir modda çevrim bağlantısı, polariteye duyarsız.
- K11 & K12: Alarm çıkışı, normalde açık (NO) kuru kontak.
- K21 & K22: Hata çıkışı, normalde kapalı (NC) kuru kontak.

Dedektör, birlikte kullanılacak yansıtıcılarla (reflector) birlikte çalışmalıdır.
Kullanılacak yansıtıcı sayısı (1 veya 4), dedektör ile yansıtıcı arasındaki mesafeye bağlıdır.
Boşlukları yapıştırıcı ile kapatarak, koruma derecesi IP66 seviyesine çıkarılabilir.

1.0mm² veya üzeri yangın kablosu kullanılması tavsiye edilir. Ancak yerel düzenlemelere uyulmalıdır.

Özellik	Açıklama
Çalışma Voltajı	Çevrim 24VDC (15V ~ 28V)
Kurulum Akımı	≤20mA
Bekleme Akımı	≤8mA
Alarm Akımı	≤12mA
Çevrim Voltajı	24V (15V ~ 28V)
Açı Ayar Aralığı	-6° ~ +6°
Maksimum Açısal Hata Payı	±0.5°
Hassasiyet Seviyeleri	Seviye 1: 1.61 dB, Seviye 2: 2.31 dB
Çalışma Ortamı	Sıcaklık: -10°C ~ +50°C, Bağıl Nem: ≤ %95 (yoğunlaşmayan)
İzleme Alanı	Maksimum izleme alanı: 14 × 100 = 1400m²
Maksimum Genişlik	14 m
Optik Yol Uzunluğu	8 m ~ 100 m
Malzeme ve Renk	ABS, gri
Koruma Derecesi	IP20 (yapıştırıcı olmadan), IP66 (yapıştırıcı ile)
Boyutlar	Uzunluk: 206mm, Genişlik: 95mm, Derinlik: 95mm
Ağırlık	450g

Özellik	Açıklama
Ürün Adı	I-9105R Akıllı Yansıtıcı Işın Dedektörü
Çalışma Modları	Adreslenebilir ve Konvansiyonel modlarda kullanılabilir.
Mikroişlemci Özelliği	Dahili mikroişlemci ile yangın ve hata durumları sabit algoritma ile değerlendirilir.
Hassasiyet Ayarı	Hassasiyet, saha içerisinde el tipi programlayıcı ile ayarlanabilir.
Uygulama Alanları	Tarihi binalar, depolar, alışveriş merkezleri, müzeler, cezaevleri gibi büyük alanlar için uygundur.
Çalışma Voltajı	24VDC (15V ~ 28V)
Bekleme Akımı	≤ 8mA
Alarm Akımı	≤ 12mA
Açı Ayar Aralığı	-6° ~ +6°
Maksimum Açısal Hata	± 0.5°
İzleme Alanı	Maksimum 1400 m² (14m genişlik x 100m uzunluk)
Optik Yol Uzunluğu	8 m ~ 100 m
Boyutlar	Uzunluk: 206 mm, Genişlik: 95 mm, Derinlik: 95 mm
Malzeme ve Renk	ABS, gri renk
Koruma Derecesi	IP20 (yapıştırıcı kullanılmadan), IP66 (yapıştırıcı ile)
Sertifikalar ve Uyum	CE / CPD / EN54-12 uyumlu, LPCB onaylı, BS5839-1 uyumlu, WEEE & RoHS uyumlu
