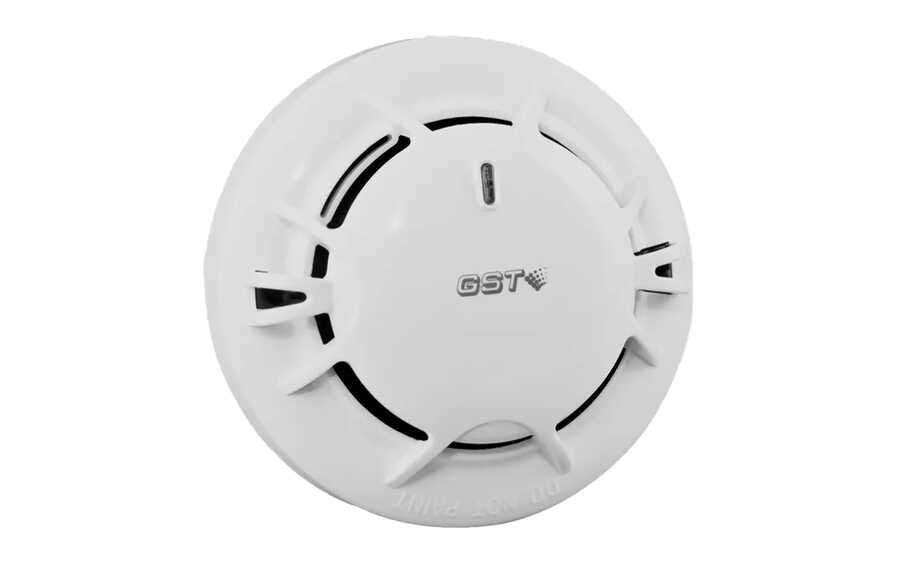

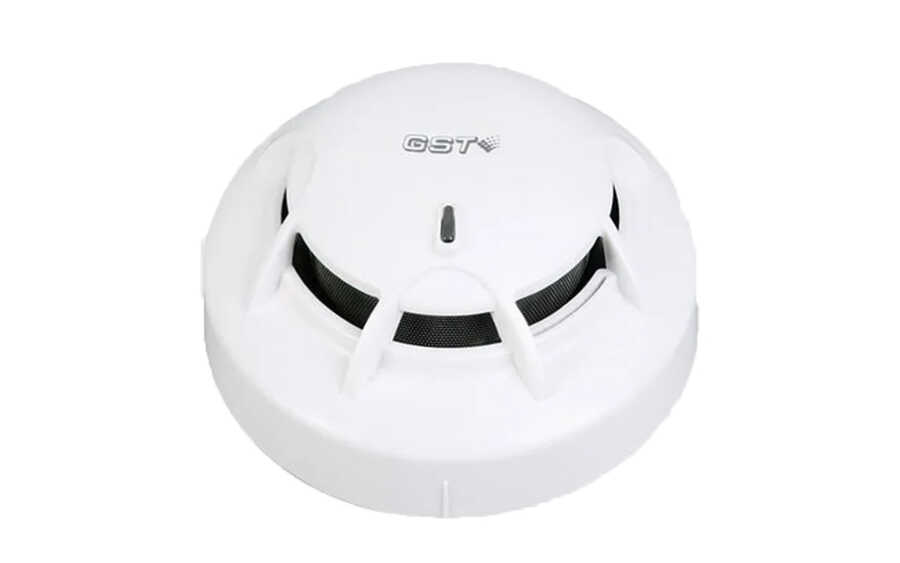

DI-M9102 Intelligent Photoelectric Smoke Detector

I-M9102 - Akıllı Kombinasyon Isı Fotoelektrik Duman Dedektörü

DI-M9102 Intelligent  Photoelectric Smoke Detector

Özellikler:

• Arıza Otomatik Teşhis:
  Dedektör, kendi kendine arıza teşhis özelliğine sahiptir.

• Mıknatıs Testi Uygulanabilir:
  Dedektör, mıknatıs testi ile kolayca test edilebilir.

• Uzaktan Gösterge Bağlantısı:
  Uzaktan göstergeye bağlanma imkanı sunar.

• Dahili Mikroişlemci:
  Dedektör, 14 adet geçmiş veriyi kaydedebilir.

• Anket LED'i Kapatılabilir:
  Anket LED’i, kullanıcı tarafından kapatılabilir.

• Standart Uyumluluğu:
  UL268 standardına uygundur.

Açıklama:

• Çalışma Prensibi:
  Dedektör, yangın alarm kontrol paneli (FACP) ile bağlantı kurarak yangın alarm sistemi oluşturur. Yangın durumu tespit edildiğinde, dedektör üzerindeki göstergeler yanar ve alarm sinyalleri FACP’ye iletilir.

• Duman Algılama Teknolojisi:
  Kızılötesi saçılma teknolojisi kullanır. Duman partikülleri algılama odasına girdiğinde, normal temiz ortamda zayıf olan kızılötesi ışık sinyali artar. Duman yoğunluğu belirli bir seviyeye ulaştığında, dedektör alarm sinyali verir.

Bağlantı ve Kablolama:

• Kablo Bağlantı Noktaları:

  • 1 ve 3 numaralı terminaller: Çıkış kabloları (pozitif ve negatif)
  • 2 ve 4 numaralı terminaller: Uzaktan gösterge çıkışı (pozitif ve negatif)

• Önerilen Kablolama:
  1.0 mm² veya daha kalın yangın kablosu kullanılmalıdır. Metal borular veya alev geciktirici borular kullanılması önerilir.

Montaj:

• Montaj Talimatları:
  1. Dedektör tabanının kauçuk katmanındaki montaj deliklerini belirleyin ve kutunun arkasındaki deliklerle hizalayın.
  2. Tabanı kutuya vidalarla sabitleyin.
  3. Dedektörün altındaki A işaretini tabanın B işareti ile hizalayın ve saat yönünde C işaretine kadar çevirin.

Test Yöntemleri:

1. Mıknatıs Testi:
   Dedektör üzerindeki test alanına mıknatıs tutularak alarm tetiklenebilir.

2. Duman Testi:
   Duman spreyi (örneğin, Trutest AERO400) kullanılarak duman girişi testi yapılabilir.

Bakım ve Temizlik:

1. Dedektör yılda bir kez temizlenmelidir.
2. Temizlikten önce yetkilileri bilgilendirin ve ilgili alanı geçici olarak devre dışı bırakın.
3. Algılama odasını açın ve tozu vakum veya temiz basınçlı hava ile temizleyin.

Teknik Özellikler:

• Çalışma Gerilimi:
  24V DC (16V - 28V)

• Bekleme Akımı:
  ≤ 0.8 mA

• Alarm Akımı:

  • Uzaktan gösterge yoksa: ≤ 1.8 mA
  • Uzaktan gösterge varsa: ≤ 3.8 mA

• Yangın LED’i:
  Kırmızı, anket sırasında yanıp söner ve alarm durumunda sürekli yanar.

• Uzaktan Gösterge Çıkışı:
  10k direnç ile bağlantılıdır, maksimum çıkış akımı 2 mA.

• Programlama:
  Elektronik olarak adreslenebilir.

• Programlama Aralığı:
  1 - 242 adres aralığında bir adres kullanır.

• Duyarlılık Aralığı:
  1.23% - 3.20% / ft

• Koruma Sınıfı:
  IP2X

• Çalışma Sıcaklığı:
  -10°C ~ +55°C

• Boyutlar:
  Çap: 100 mm
  Yükseklik: 44.5 mm (taban hariç)

• Ağırlık:
  Yaklaşık 110 gram

Uyumlu Ürünler:

• GST-M200 Kontrol Paneli
• DB-M01 Dedektör Tabanı
• P-9910B El Programlama Cihazı
• C-9314P Uzaktan Gösterge
