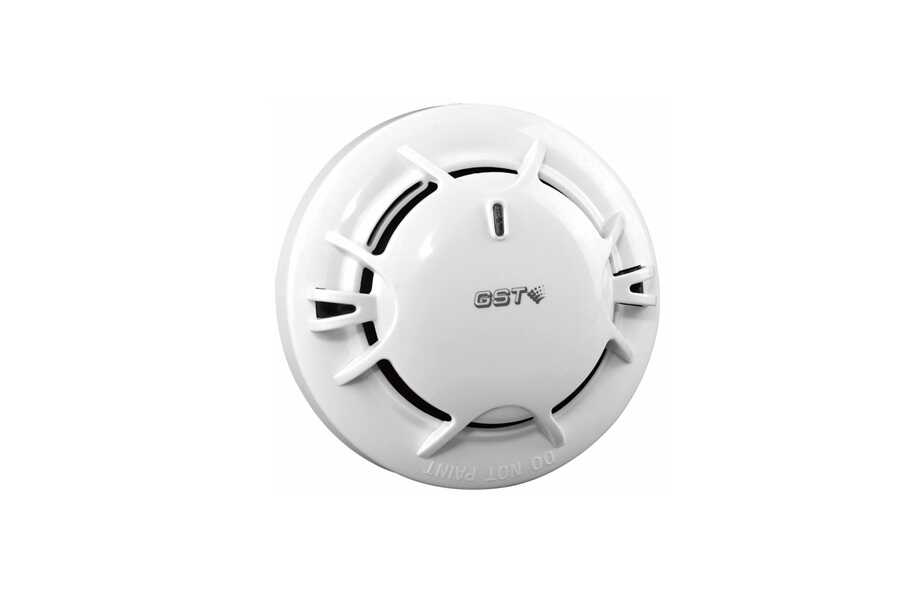

DI-9101E - Akıllı Adresli Kombine Optik Duman ve Isı Dedektörü

DI-9101E - Akıllı Adresli Kombine Optik Duman ve Isı Dedektörü

Özellikler:

• Güçlü çevresel uyumluluk: Sürüklenme telafisi (drift compensation) özelliği sayesinde.
• Kendi kendine teşhis.
• Reed anahtarı ile test yapılabilir.
• Çıkarılabilir yenilikçi algılama odası: Kolay bakım sağlar.
• Kirli odanın kontrolü.
• Yangın LED’i 360° görüntüleme sağlar.
• Uzaktan gösterge çıkışı mevcuttur.
• Anket LED'i kapatılabilir.
• 2 seviyeli duman hassasiyeti programlanabilir: Seviye 1, EN 54-7 standardına uygundur. Isı bölümü EN 54-5 standardına uygundur.

Açıklama:

• DI-9101E Akıllı Kombine Isı ve Fotoelektrik Duman Dedektörü, duman sensörü ve yarı iletken ısı sensörünü bir araya getirerek, fotoelektrik algılama ile sabit sıcaklık ve hızlı sıcaklık artışı algılama teknolojisini birleştirir.
• Duman algılama ve ısı algılamanın birleşimi, siyah duman gibi küçük partiküllere karşı duyarsızlığı giderir ve aynı zamanda alkol alevi gibi sıcaklık artışı olan yangınları tespit eder.
• Bu özellikleri sayesinde uygulama alanını genişletir.

Bağlantı ve Kablolama:

• Dedektör tabanında dört terminal bulunur:
  • 1 ve 3: Çevrim bağlantısı (polarite duyarsız).
  • 2: Uzaktan gösterge için pozitif terminal.
  • 4: Uzaktan gösterge için negatif terminal.
• Önerilen Kablolama:
  • Tüm terminaller için 1.0 mm² veya üzeri yangın kablosu kullanılmalı ve metal boru veya alev geciktirici boru kullanılması tavsiye edilir.
  • Yanlış bağlantıları önlemek için farklı renklerde kablolar tercih edilmelidir.

Kurulum:

• Dedektör ve taban üzerindeki konum işaretleri ile sabit bir kurulum yönü sağlanır.
• Taban, iki vida ile sabitlenmelidir.
• Dedektörü tabana yerleştirip, saat yönünde çevirerek sabitleyin.

Uygulama:

• Dedektör, P-9910B programlayıcı kullanılarak saha içinde adreslenebilir.
• Varsayılan hassasiyet ve parametreler, Seviye 1 ve Hızlı sıcaklık artışı olarak ayarlanmıştır.
• Parametreler GST el tipi programlayıcı ile değiştirilebilir.

Test Yöntemleri:

1. Reed Anahtarı ile Test:
   • Dedektörün test alanına bir mıknatıs yaklaştırın ve birkaç saniye tutun.
   • Dedektör alarm vermelidir.
2. Duman Testi:
   • Tüten pamuk ipliği kullanın ve dumanı dedektöre üfleyin.
   • Dedektör alarm vermelidir.
3. Sıcaklık Testi:
   • Dedektörün termistörüne bir ısıtıcı (örneğin saç kurutma makinesi) ile ısı uygulayın.
   • Dedektör alarm verdikten sonra gücü kesin ve yeniden bağlayın.

Bakım:

• Dedektör, tozdan, nemden ve korozyondan korunmalıdır.
• Dedektörün toz koruma kapağı, sistem kullanıma hazır olana kadar çıkartılmamalıdır.
• Dedektör yıllık olarak temizlenmelidir.
• İstenmeyen yanlış alarmlar sık sık meydana geliyorsa, dedektör odası temizlenmelidir.

Oda Temizleme Adımları:

1. Dedektörün üst kapağını çıkarın.
2. Düz tornavida kullanarak odanın içini hafifçe kaldırın ve çıkarın.
3. Oda içini alkollü pamuklu çubukla veya temiz su ve fırça ile temizleyin.
4. Odada lif kalmadığından emin olun.
5. Odayı ve kapağı geri takın.

Teknik Özellikler:

• Çalışma Voltajı: 24VDC (16V - 28V)
• Bekleme Akımı: ≤ 0.8mA
• Alarm Akımı: ≤ 1.8mA (uzaktan gösterge olmadan), ≤ 3.8mA (uzaktan gösterge ile)
• Yangın LED’i: Kırmızı. Anket sırasında yanıp söner, alarm sırasında sürekli yanar.
• Uzaktan Gösterge Çıkışı: Polarite duyarlı çıkış. Doğrudan uzaktan göstergeye bağlanabilir (10kΩ direnç seri bağlı, çıkış akımı 2mA).
• Programlama Yöntemi: Elektronik olarak programlanabilir.
• Adres Aralığı: 1 - 242 arası bir adres.
• Bağlantı: Çevrim için polaritesiz 2 telli, uzaktan gösterge için polariteli 2 telli.
• Hassasiyet ve Sınıf Ayarı: Hassasiyet, programlayıcı ile Seviye 1 (varsayılan) ve Seviye 2 olarak ayarlanabilir.
• Dedektör Sınıfı: A2R
• Hareket Sıcaklığı: 62°C
• Çalışma Sıcaklığı: -10°C - 50°C
• Bağıl Nem: %95 (yoğunlaşmayan)
• Koruma Derecesi: IP2X
• Malzeme: ABS
• Boyutlar: Çap: 100 mm, Yükseklik: 54.5 mm (taban ile birlikte)
• Montaj Deliği Mesafesi: 45 mm - 75 mm
• Ağırlık: Yaklaşık 110 g

İsteğe Bağlı Aksesuarlar ve Araçlar:

• P-9910B El Tipi Programlayıcı: Ayrı olarak sipariş edilmelidir.
• DB-01 Tabanı: Ayrı olarak sipariş edilmelidir.
• T-MT Komisyon Aracı: Ayrı olarak sipariş edilmelidir.

Atık Yönetimi (WEEE Bilgisi)

• 2012/19/EU (WEEE Direktifi): Ürünler bu sembol ile işaretlendiğinde Avrupa Birliği’nde ayrılmamış belediye atıkları olarak bertaraf edilmemelidir. Ürünlerin uygun şekilde geri dönüştürülmesi için, yeni ekipman satın alındığında yerel tedarikçinize geri gönderin veya belirlenen toplama noktalarına teslim edin.
