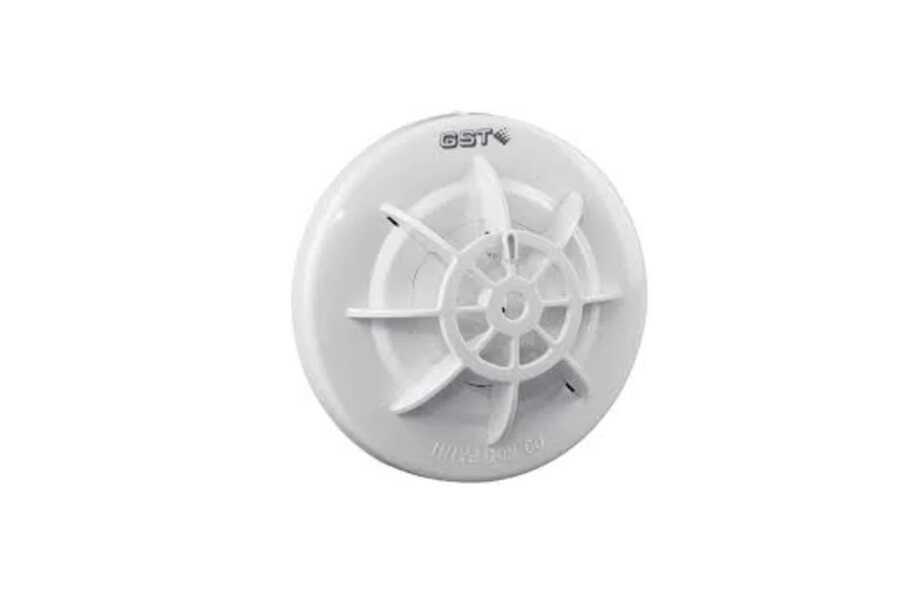

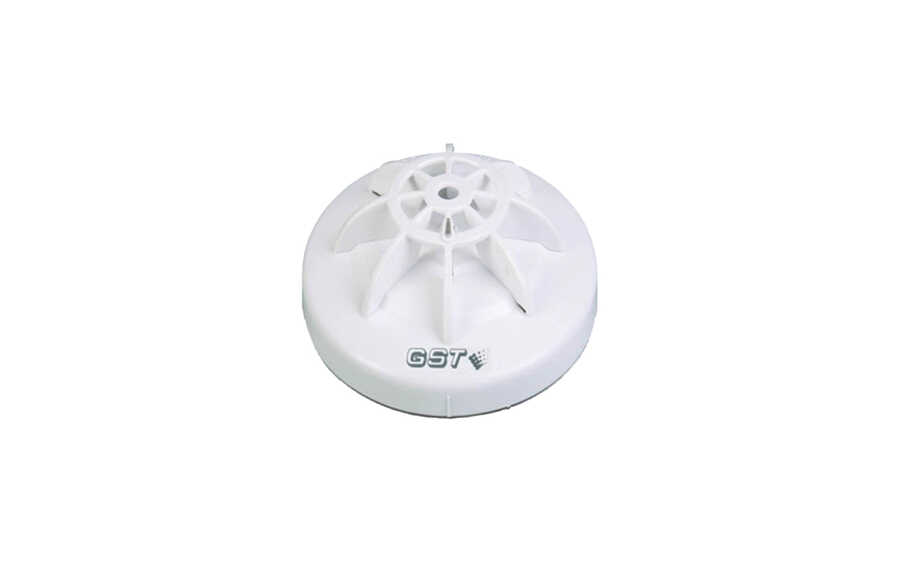

DI-M9103 Intelligent Rate of Rise and Fixed temperature Heat Detector

DI-M9103 - Akıllı Yükselme Oranı ve Sabit Sıcaklık Isı Dedektörü

DI-M9103 Intelligent Rate of Rise and Fixed temperature Heat Detector

Özellikler:

• Saha içerisinde adres ayarlanabilir.
• Hata kendi kendine teşhis özelliğine sahiptir.
• Hızlı sıcaklık artışı ve sabit sıcaklık ile sabit sıcaklık olmak üzere programlanabilir sınıflar.
• Reed anahtarı ile test yapılabilir.
• Uzaktan gösterge için çıkış terminali mevcuttur.
• UL 521 standardına uygundur.
• Anket LED'i kapatılabilir.

Açıklama:

• DI-M9103 Akıllı Hızlı Sıcaklık Artışı ve Sabit Sıcaklık Dedektörü, GST akıllı yangın alarm kontrol panelleri ile çalışarak bir yangın algılama sistemi oluşturur.
• Dedektör, yangın durumunu LED göstergesi ile belirtir ve alarm sinyallerini kontrol paneline iletir.

Bağlantı ve Kablolama:

• Dedektörün tabanındaki terminaller şu şekilde bağlanmalıdır:
  • 1 ve 3: Çevrim bağlantısı (polarite duyarsız).
  • 2: Uzaktan gösterge için pozitif terminal.
  • 4: Uzaktan gösterge için negatif terminal.
• Önerilen Kablolama:
  • Tüm terminaller için 1.0 mm² veya üzeri yangın kablosu kullanılmalıdır ve metal boru veya alev geciktirici boru kullanılması tavsiye edilir.

Kurulum:

• Dedektörün tabanı, elektrik kutusuna iki vida ile sabitlenmelidir.
• Kabloları kablo giriş deliklerinden geçirerek uygun terminallere bağlayın.
• Dedektörü tabana yerleştirin ve saat yönünde çevirerek sabitleyin.

Uygulama:

• Dedektör, ani sıcaklık artışının meydana geldiği yerlerde özellikle uygundur.
• Duman dedektörleri ile birlikte kullanıldığında yangını daha güvenilir bir şekilde tespit eder.
• Dedektör, P-9910B programlayıcı kullanılarak adreslenebilir.
• Varsayılan sınıfı: Hızlı sıcaklık artışı ve sabit sıcaklık.
• Polling LED normal ayarındadır. Bu parametreler GST el tipi programlayıcı kullanılarak değiştirilebilir.

Test Yöntemleri:

1. Reed Anahtarı ile Test:
   • Dedektörün test alanına bir kontrol aracı yaklaştırın ve birkaç saniye tutun.
   • Dedektör alarm vermelidir.
2. Sıcaklık Testi:
   • Dedektörün termistörüne bir ısıtıcı (örneğin saç kurutma makinesi) ile ısı uygulayın.
   • Saç kurutma makinesini dedektöre yaklaşık 30 cm mesafede tutun.
   • Dedektör alarm verdikten sonra gücü 10 saniye boyunca kesin ve yeniden bağlayın.

Bakım:

• Dedektör, kuruluma başlamadan hemen önce monte edilmelidir.
• Toz kapağı çıkarılmamalıdır, sistem kullanıma hazır olana kadar korunmalıdır.
• Yangın simülasyon testi 6 ayda bir yapılmalıdır.
• Testten önce, ilgili otoriteleri bilgilendirin ve bakım bölgesindeki sistem geçici olarak devre dışı bırakılmalıdır.

Dikkat Edilmesi Gereken Hususlar:

1. Dedektör, sağlam bir şekilde monte edilmeli ve kablolar güvenli bağlanmalıdır.
2. Dedektör üzerindeki LED, ana girişe doğru bakmalıdır.
3. Dedektör, bakım sırasında hasar görmemelidir.
4. Isı dedektörü, yavaş yanan yangınları tespit etmek için uygun değildir.

Teknik Özellikler:

• Güç Girişi: 24 VDC (Nominal).
• Koruma Derecesi: IP30.
• Sıcaklık Aralığı: -10°C ~ 50°C.
• Boyutlar (Y x G x D): 53.3 mm x 100 mm (taban dahil).
• Ağırlık: Yaklaşık 180 g (taban dahil).

Aksesuarlar ve Araçlar:

• P-9910B El Tipi Programlayıcı: Ayrı olarak sipariş edilmelidir.
• DB-M01 Tabanı: Ayrı olarak sipariş edilmelidir.
• T-MT Komisyon Aracı: Ayrı olarak sipariş edilmelidir.
• C-9314P Pasif Uzaktan Gösterge: Ayrı olarak sipariş edilmelidir.
• BP-9314P Uzaktan Gösterge Arka Plakası: Ayrı olarak sipariş edilmelidir.
